Ložové frézky BS, BM, BMRT 2 až 5

Charakteristiky ložové frézky BS, BM a BM-RT 2 až 5

Modelová řada CNC ložových frézek s typovým označení BS a BM 2 až 5 patří do skupiny obráběcích strojů s pevným stojanem a pojezdem pracovního stolu v podélné ose X. Vedení suportů souřadnic X,Y, Z, je řešeno prostřednictvím lineárního vedení, tvořeného prizmatickými kalenými lištami a valivými jednotkami IKO.

Frézovací hlava může být podle požadavku zákazníka s automatickým polohováním ve dvou rovinách nebo ortogonální typu TWIST. Do standardní výbavy patří automatická výměna nástrojů. CNC řídící systém je HEIDENHAIN, stejně jako servopohony souřadnic a pohon vřetene. Podle požadavků zákazníka může být stroj vybaven CNC systémy z aktuální nabídky firem Siemens nebo Fanug. .

Podle požadavku zákazníka je řešeno i krytování stroje. Může být s bočními žaluziemi nebo kompletní kabinové včetně odsávání par. Stručná ukázka možného vybavení stroje je uvedená v následující příloze.

Ložová frézka Lagun Machine Tool 4

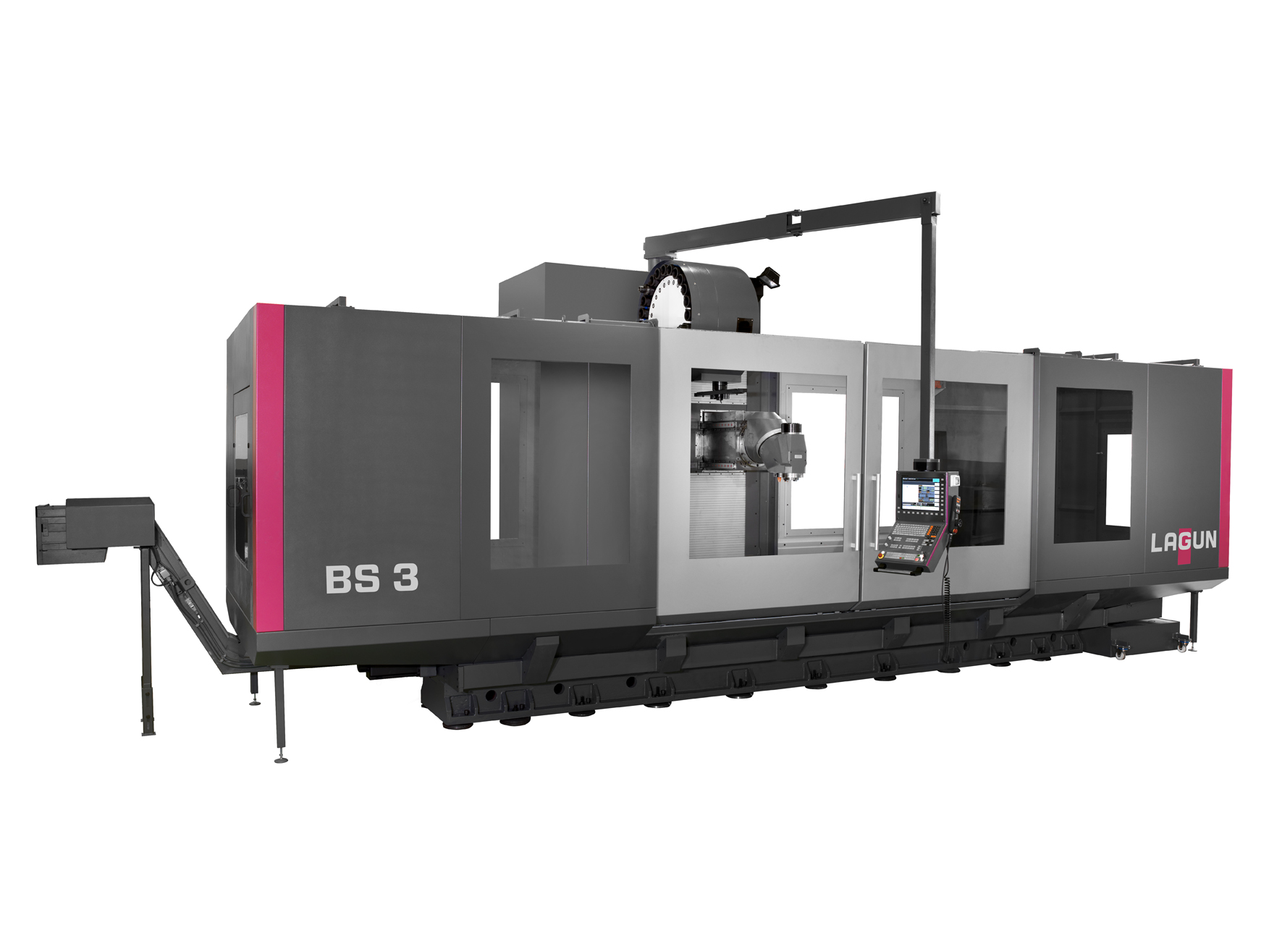

Tabulka parametrů BS 2-5

	Plocha stolu L x Š (mm)	2100 x 1000 až 5100 x 1000
	OSY X, Y, Z, (mm)	X 2000 až 5000 / Y 1100 / Z 1000 *1500
	Otáčky vřetene (rpm)	3000, 4000, 6000
	Výkon hl.motoru (kW)	28 (S1) / 34,5 (S60)
	Posuvy (mm/min)	20000
	Opakovaná přesnost (mm)	0,008
	Kužel vřetene	ISO 50 DIN 69871/A
	Hmotnost obrobku (kg)	7000 až 13000

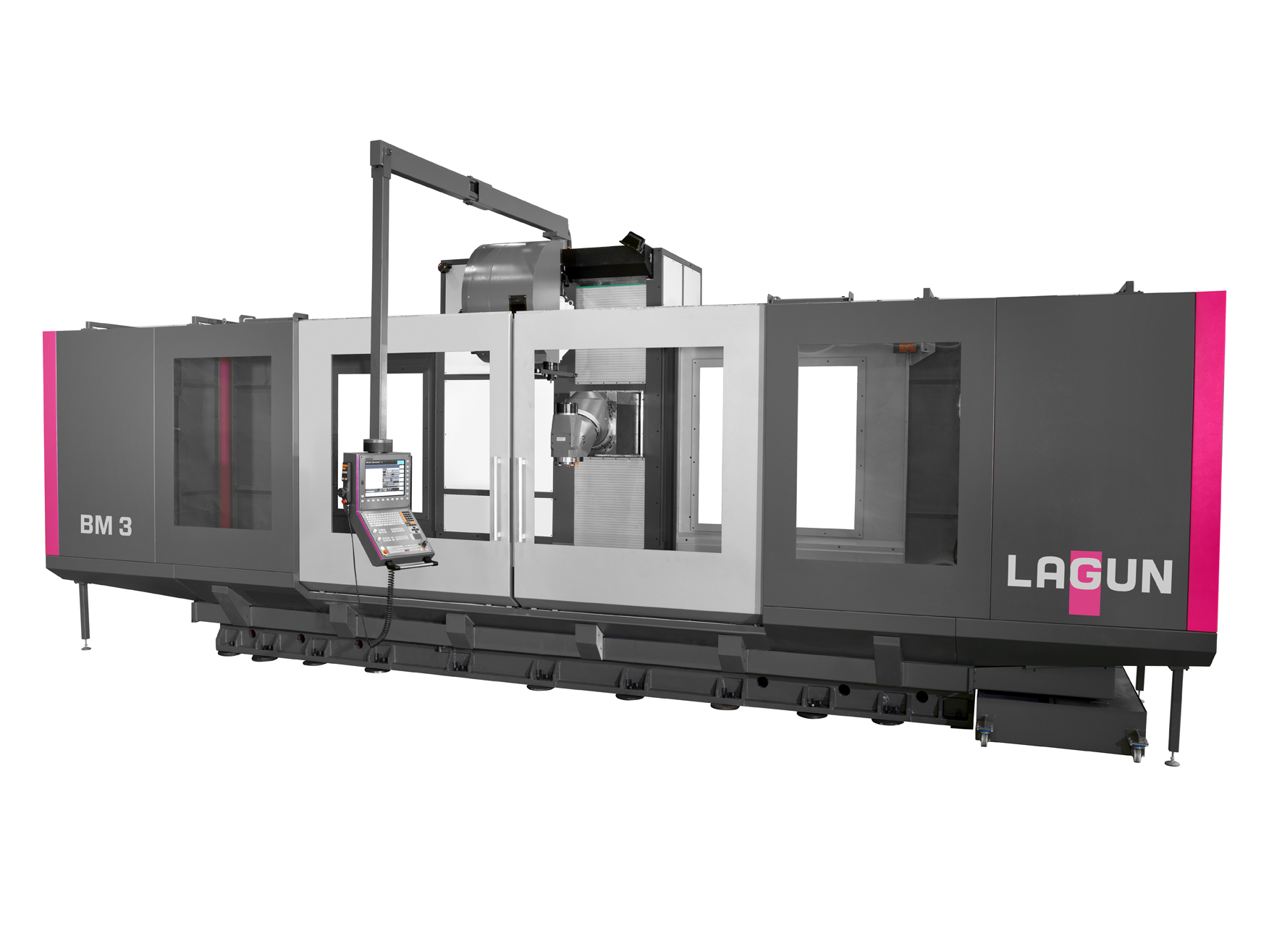

Tabulka parametrů BM 2-5

	Plocha stolu L x Š (mm)	2100 x 1000 až 5100 x 1000 2100 x 1100 až 5100 x 1100
	OSY X, Y, Z, (mm)	X 2000 až 5000 / Y 1200 1300 / Z 1500 2000
	Otáčky vřetene (rpm)	3000, 4000, 5000, *6000
	Výkon hl.motoru (kW)	28 (S1) / 34,5 (S60) *37-46
	Posuvy (mm/min)	20000
	Opakovaná přesnost (mm)	0,008
	Kužel vřetene	ISO 50 DIN 69871/A
	Hmotnost obrobku (kg)	7 000 až 13000

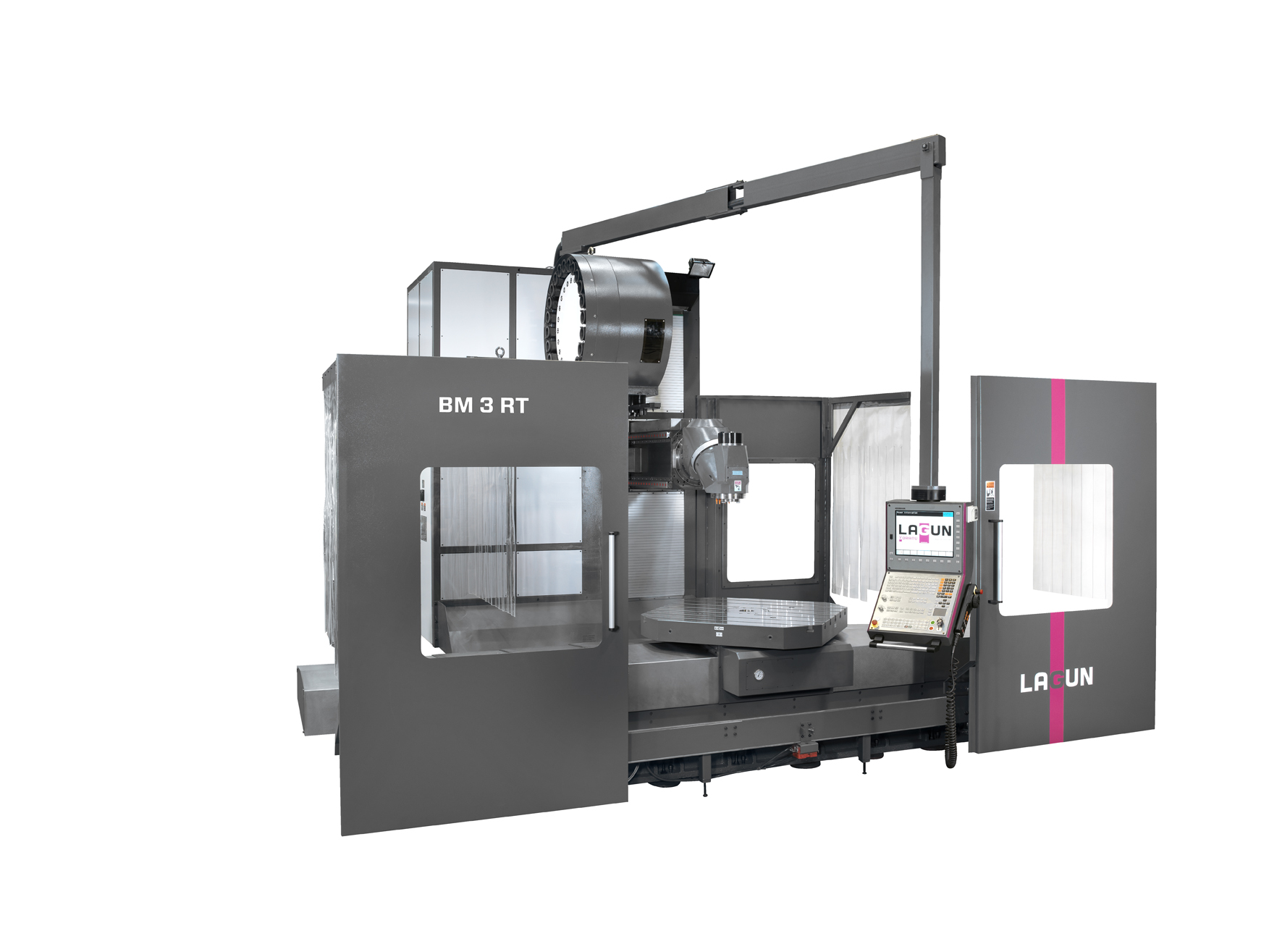

Tabulka parametrů BM-RT 2 a 3

	Plocha stolu L x Š (mm)	1200 x 1200
	OSY X, Y, Z, (mm)	X 2000 a 3000 / Y 1200 1300 / Z 1500 2000
	Otáčky vřetene (rpm)	3000, 4000, 5000, *6000
	Výkon hl.motoru (kW)	28 (S1) / 34,5 (S60) *37-46
	Posuvy (mm/min)	20000
	Opakovaná přesnost (mm)	0,008
	Kužel vřetene	ISO 50 DIN 69871/A
	Hmotnost obrobku (kg)	6 000
