Frézky s pojezdem stojanu CM 4 až 12
Charakteristiky stroje CM 4 až 12
Modelová řada frézek CM 4 až 12 s podélným pojezdem stojanu patří do skupiny středně velkých CNC řízených frézovacích strojů s pevným stolem a pojezdem stojanu. Pojezd stojanu v ose X je zajištěn lineárním vedením s prismatickými, kalenými lištami a valivými jednmotkami umístěnými na zadní straně pracovního stolu a samostatnou vodící dráhou ukotvenou k základu stroje. Posuv stojanu v podélné ose zajišťuje tandémové spojení dvou servomotorů s předepnutými pastorky a ozubeným hřebenem. Suport vřeteníku ve svislé ose Z a výsuv vřeteníku v ose Y je řešen prismatickými, kalenými lištami a valivými jednotkami SCHNEEBERGER.
Stroj CM 4...12 je vhodný pro opracování těžkých a rozměrných obrobků, zejména v oboru výroby forem a lisovacích nástrojů. Flexibilní rameno ovládacího panelu lze přesunout za zadní posuvné kryty, takže lze CNC systém i stroj ovládat ze zadního stanoviště obsluhy a využít tak možnosti výhodného způsobu opracování obrobku způsobem „na svislo“. Podle požadavku zákazníka může být stroj vybaven příslušenstvím ze široké nabíky, automatických frézovacích hlav, automatické výměny nástrojů a dalším příslušenstvím.

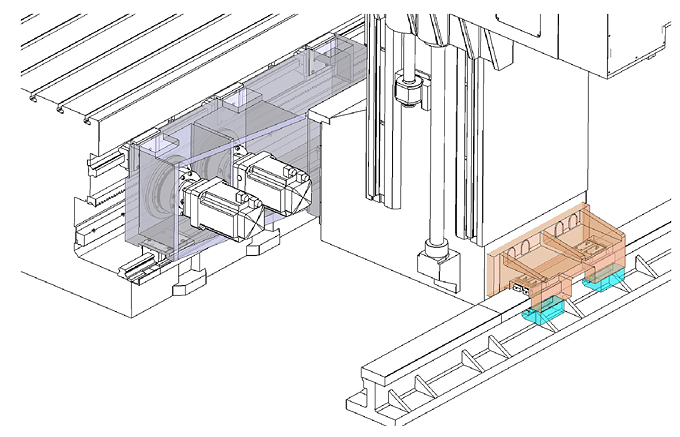

Charakteristický způsob pojezd stojanu

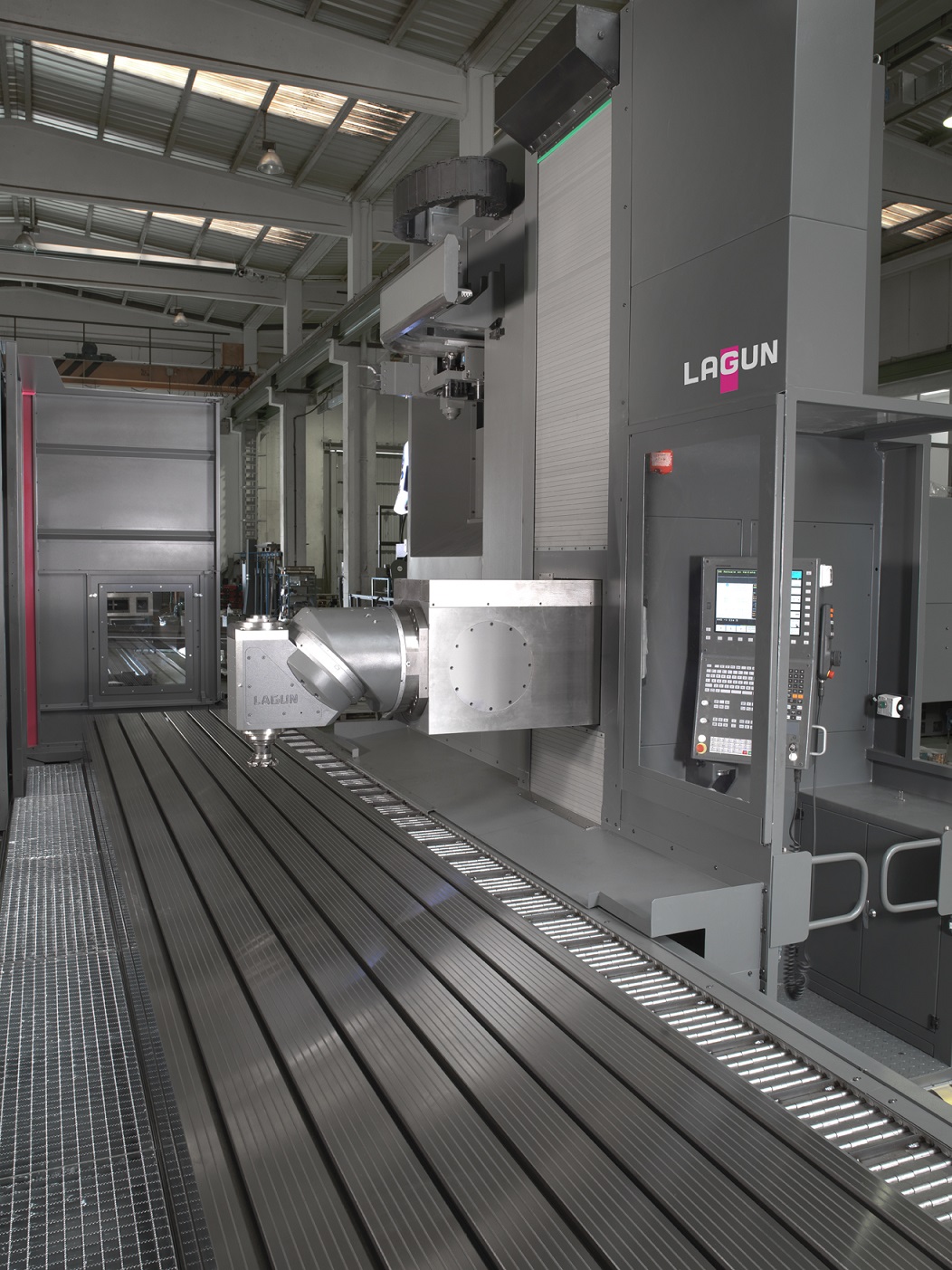

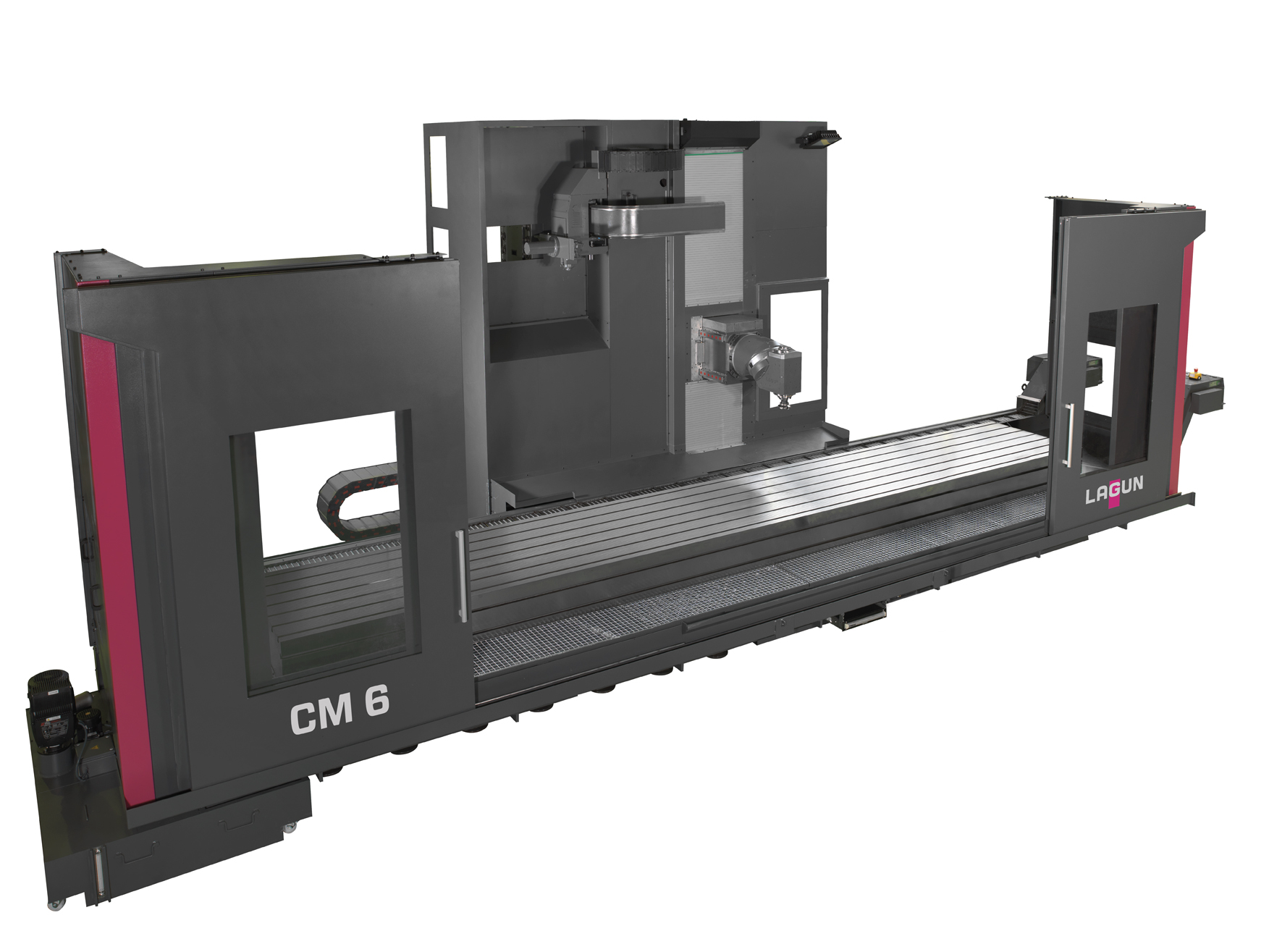

CM 6
Tabulka parametrů CM 4-12
![]() |
Plocha stolu L x Š (mm) | L 5500 až 13500 x Š 1100 |
---|---|---|
OSY X, Y, Z, (mm) | X 3000 až 120000 /Y 1200 *1300 /Z 1500 *2000 | |
Otáčky vřetene (rpm) | 3000 *4000 *5000 *6000 | |
Výkon hl.motoru (kW) | 28 (S1) / 34,5 (S60) *37-46 | |
Posuvy (mm/min) | 20000 | |
Opakovaná přesnost (mm) | 0,008 | |
Kužel vřetene | ISO 50 DIN 69871/A | |
Hmotnost obrobku (kg/m2) | 6 000 |

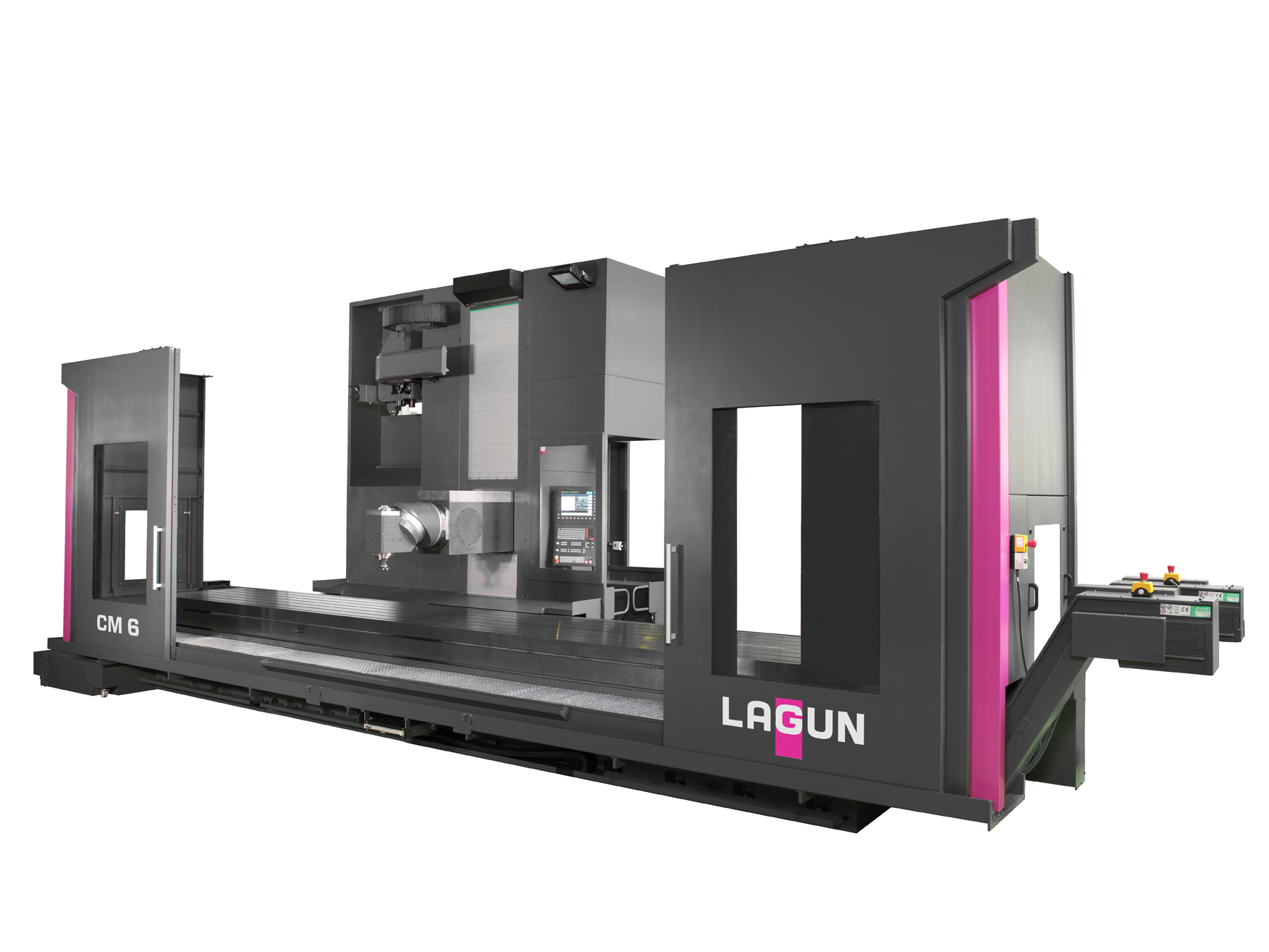

CM 6
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ CM
-
ATC 2050
-
ATC 2450
-
FRÉZOVACÍ HLAVY
-
VYVRTÁVACÍ VŘETENA
-
DOPRAVNÍK TŘÍSEK
-
VNITŘNÍ CHLAZENI
-
KRYTOVÁNÍ
-
Sonda MP16
SOUBORY KE STAŽENÍ - KATALOGY
Katalog můžete stáhnout ve formátu PDF: katalog LAGUN CM
