Speciální stroje TM-T
Vlastnosti speciálních strojů řady TM - T
Výrobce frézovacích a vyvrtávacích strojů LAGUN Machine Tools má ve svém sortimentu skupinu strojů s pojezdem stojanu v příčném směru, kolmém k pojezdu osy X. Jedná se o modelovou sestavu vycházející z modelu řady BM. Podle zadání zákazníka je finální podoba stroje vyrobena a vybavena v souladu s požadavky na jeho budoucí technologie. Rozměr pracovního prostoru 4 x 1,5 x 2 m a jeho technologické možnosti rozšířené bohatým příslušenstvím řadí stroj do kategorie strojů nezbytných při výrobě rozměrných dílců v těžkém strojírenství a energetice.
Charakteristiky stroje TM-T

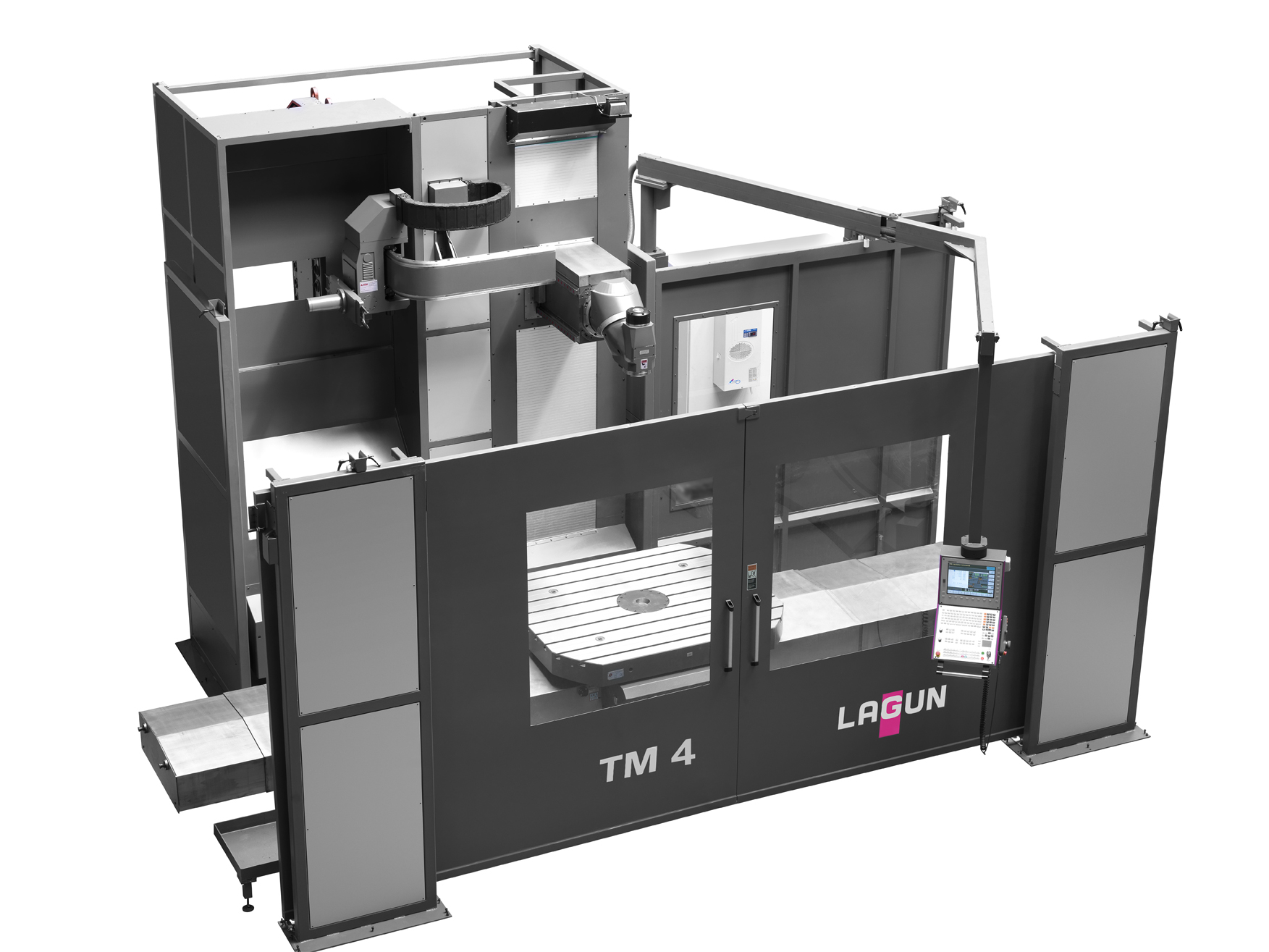

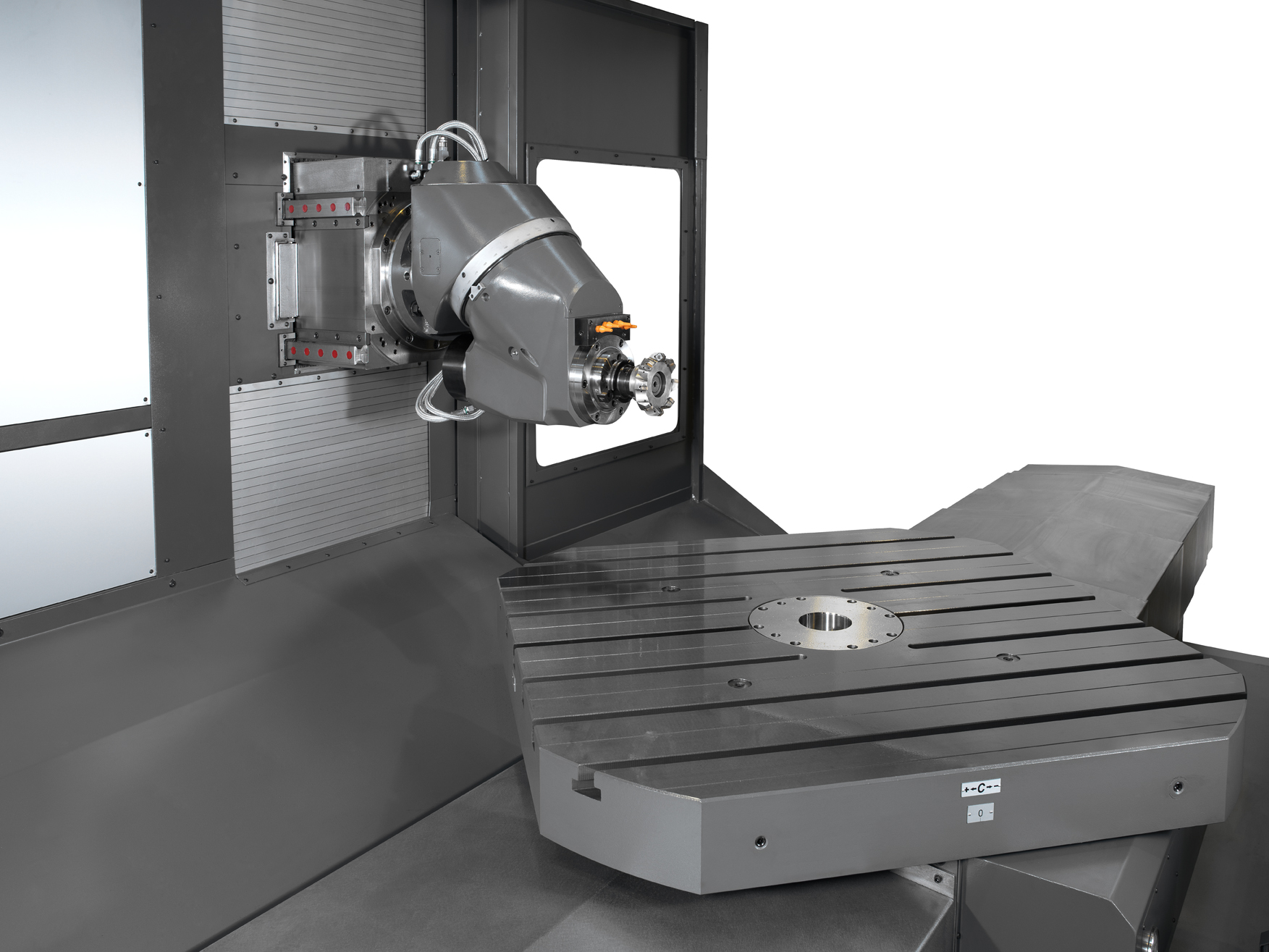

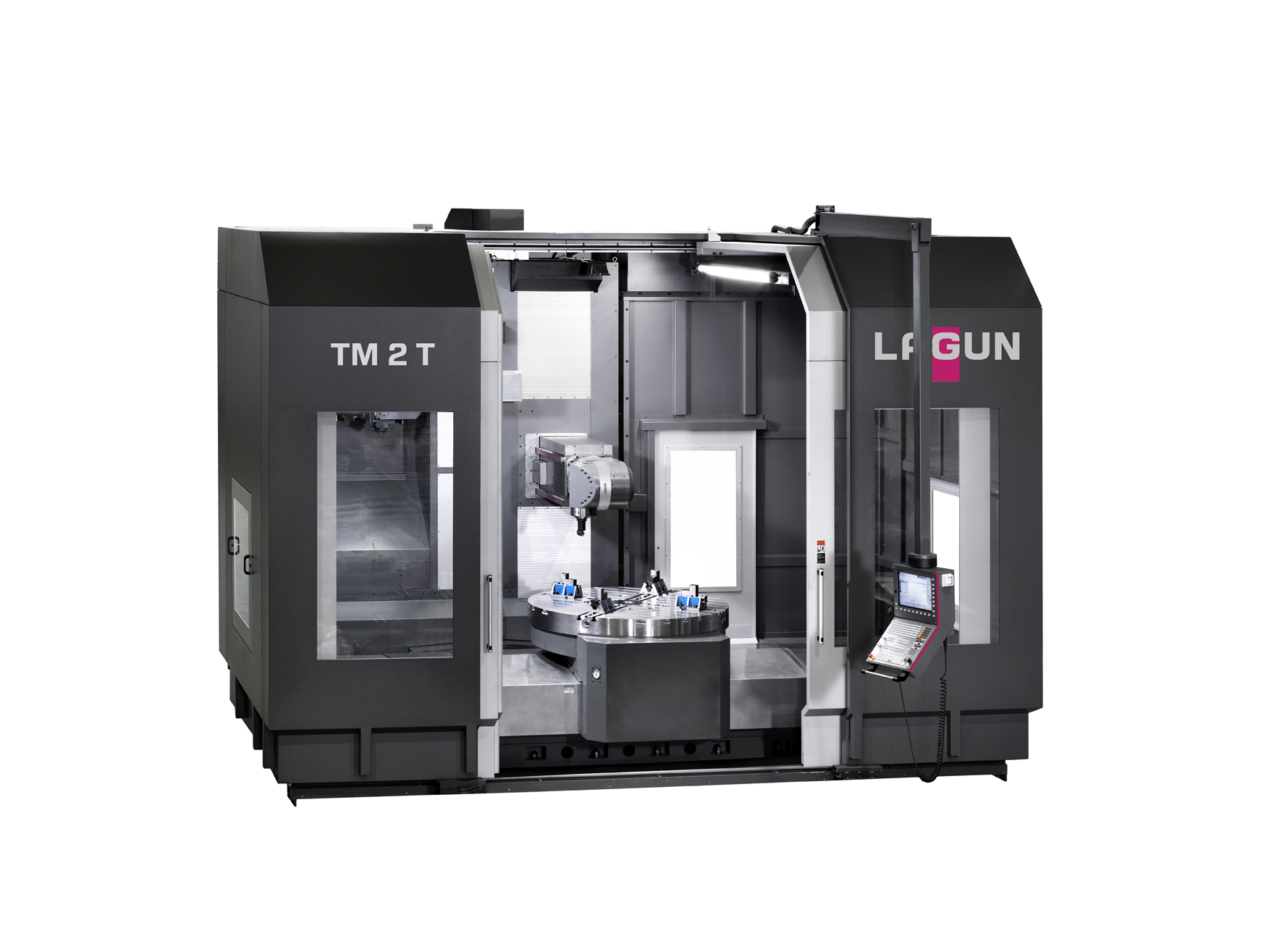

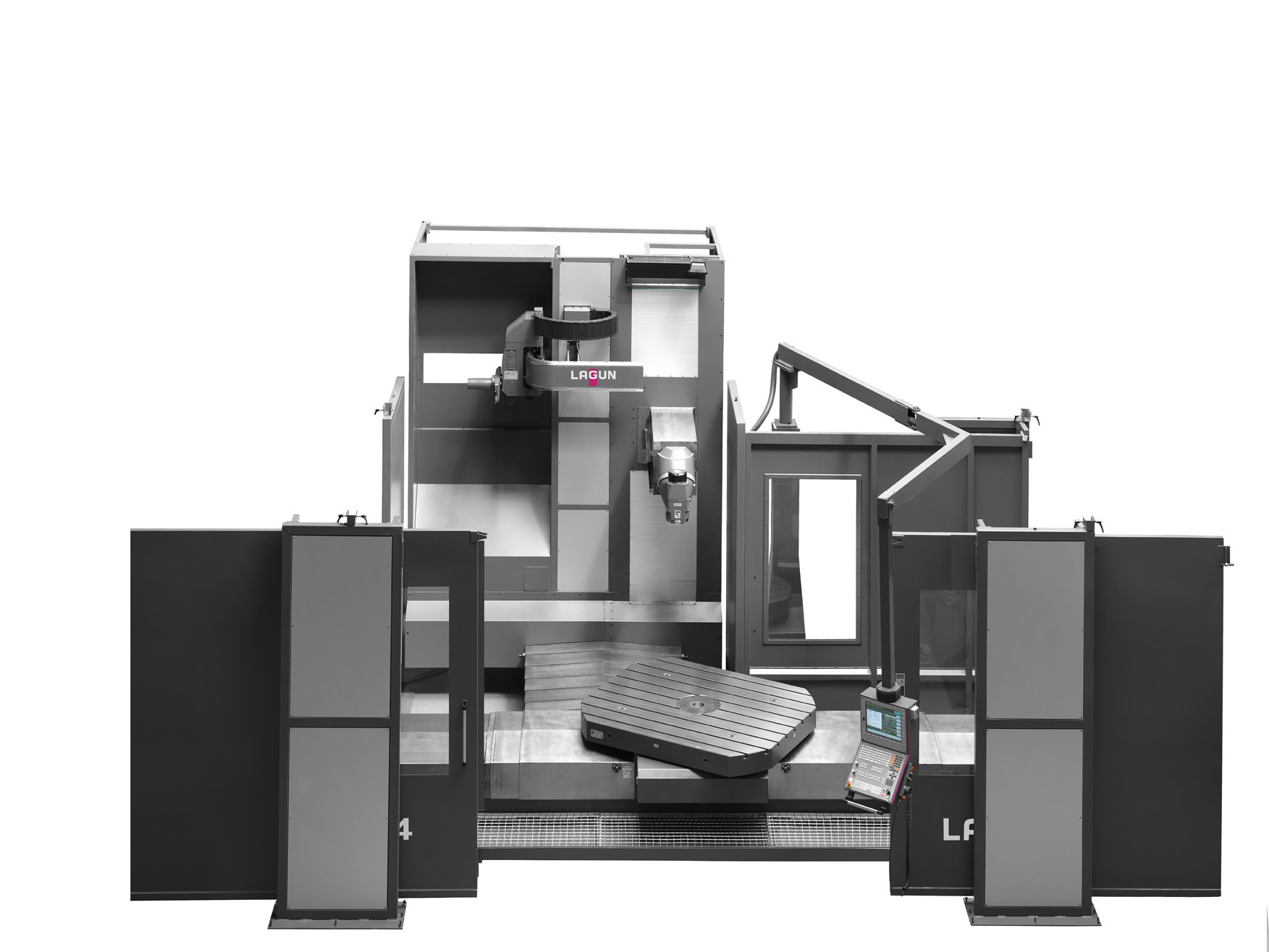

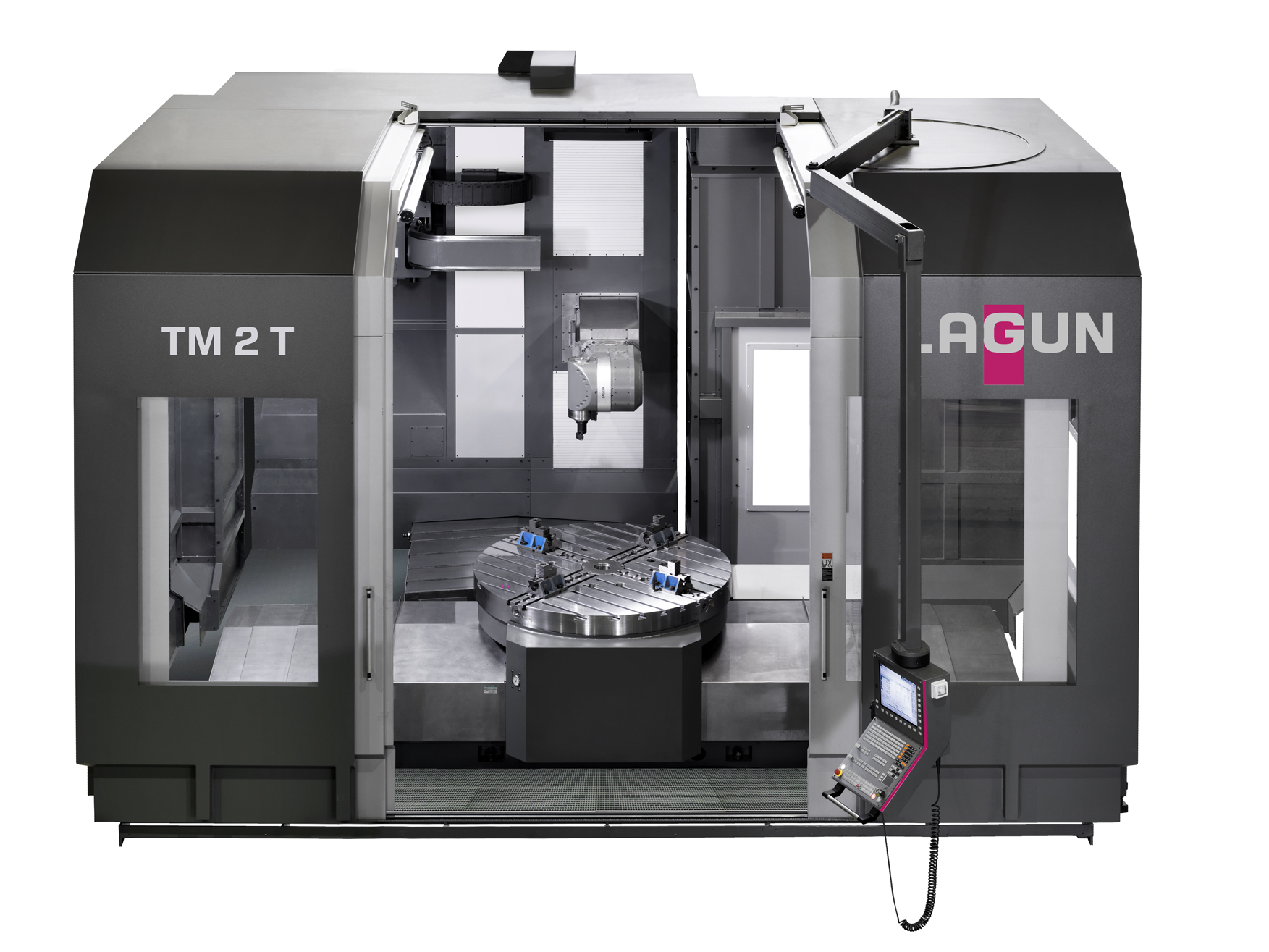

Modelová řada TM-T patří do skupiny velkých CNC řízených frézovacích strojů s pojezdem stojanu v příčném směru, kolmém k pojezdu osy X, výsuvem vřeteníku v ose Y, čtvercovým otočným stolem integrovaným na suport osy X a automaticky polohovanou frézovací hlavou. Vedení stojanu, suportu osy X, svislého suportu osy Z a výsuvu vřeteníku v ose Y je zajištěno lineárním vedením s prismatickými kalenými lištami a jednmotkami RUE 55 a RUSV.
Standardní provedení řízení stroje je CNC systémem Heidenhain, stejně jako ovládání souřadnic digitálními servopohony. Podle požadavků zákazníka, jsou k dispozici aplikace nejpoužívanějších CNC systémů v ČR, z aktuální nabídky Siemens, Fanuc.
Tabulka parametrů TM - T
![]() |
Plocha stolu L x Š (mm) | 1500 x 1500 |
---|---|---|
Osy X, Y, Z, V (mm) |
X 2000 až 4000/ Y 1200 *1300 Z 1500 *2000/ V 1000 *1500 |
|
Otáčky vřetene (rpm) | 3000 *4000 *5000 *6000 | |
Výkon hl.motoru (kW) | 28 34,5/ 37-46 | |
Posuvy (mm/min) | 20000 | |
Opakovaná přesnost (mm) | 0,008 | |
Kužel vřetene | ISO 50 DIN 69871/A | |
Hmotnost obrobku (kg) | 10000 |
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ TM - T
