ML 4-12

POPIS STROJE ML

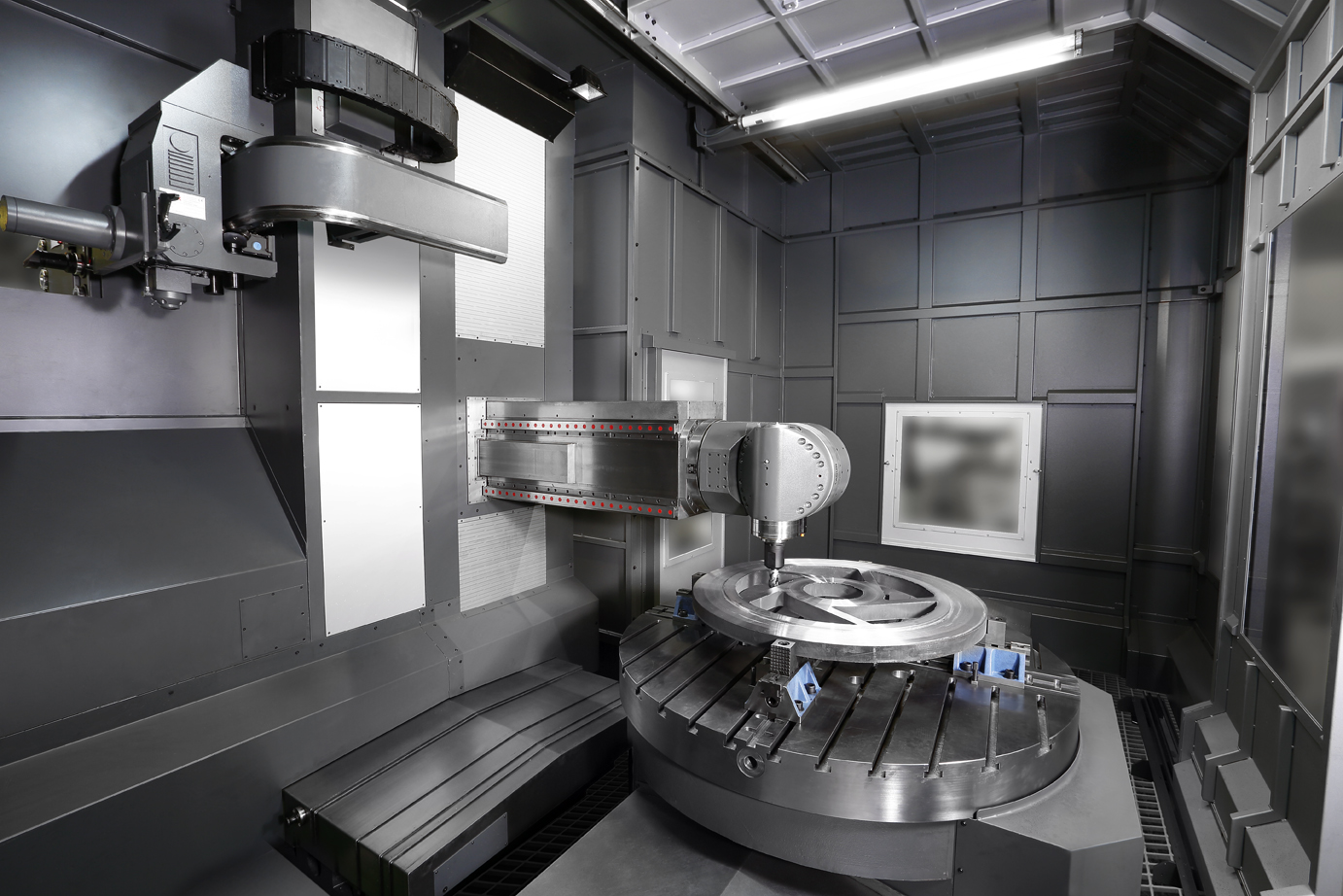

Modelová řada frézovacích strojů  ML 4...12 s podélným pojezdem stojanu patří do skupiny velkých CNC řízených frézovacích strojů, robustnější konstrukce než stroje MM. Upínací plochu pro obrobky obvykle tvoří deskové pole nebo jeho kombinace s posuvným a otočným stolem. Otočný stůl může být instalován do pracovního prostoru stroje jako samostatný prvek nebo může být integrován do deskového pole a tvořit jednotnou upínací plochu pro obrobky.

Charakteristiky stroje ML 4...12

Vedení stojanu v podélné ose X je zajištěno lineárním vedením s prismatickými, kalenými lištami a osmi valivými jednmotkami RUE 55 a dvěmi jednotkami RUSV. Posuv stojanu v podélné ose zajišťuje tandémové spojení dvou servomotorů s předepnutými pastorky a ozubeným hřebenem. Suport vřeteníku ve svislé ose Z je rovněž umístěn na lineárním vedení s osmi valivými jednotkami RUE 55. Výsuv vřeteníku v ose Y je veden šesti valivými jednotkami RUE 45.

Stroj ML 4...12 je vhodný pro opracování těžkých a rozměrných obrobků, zejména v oboru výroby forem a lisovacích nástrojů. Flexibilní rameno ovládacího panelu lze přesunout za zadní posuvné kryty, takže lze systém i stroj řídit ze zadního stanoviště obsluhy a využít tak možnosti výhodného způsobu opracování obrobku způsobem „na svislo“. Tento způsob práce nabízí velký pracovní prostor až 12 x 1,5 x 3 m.

Podle požadavku zákazníka může být stroj vybaven příslušenstvím ze široké nabídky automatických frézovacích hlav, automatické výměny nástrojů,otočných stolů a dalším příslušenstvím.


Vodící plochy osy „Y“ 6 x RUE 45	Vodící plochy osy „X“ 6 x RUE 55, 2 x RUSV	Vodící plochy osy „Z“ 8 RUE 45

Tabulka parametrů ML 4 -12

	Plocha stolu L x Š (mm)	Podle požadavku zákazníka
	Osy X, Y, Z, (mm)	X 4000 až 12000/ Y 1500/ Z 2500 *3000
	Otáčky vřetene (rpm)	3000 *4000 *5000
	Výkon hl.motoru (kW)	37 / 46
	Posuvy (mm/min)	20000
	Opakovaná přesnost (mm)	0,008
	Kužel vřetene	ISO 50 DIN 69871/A
	Hmotnost obrobku (kg)	Podle typu upínací desky

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ ML

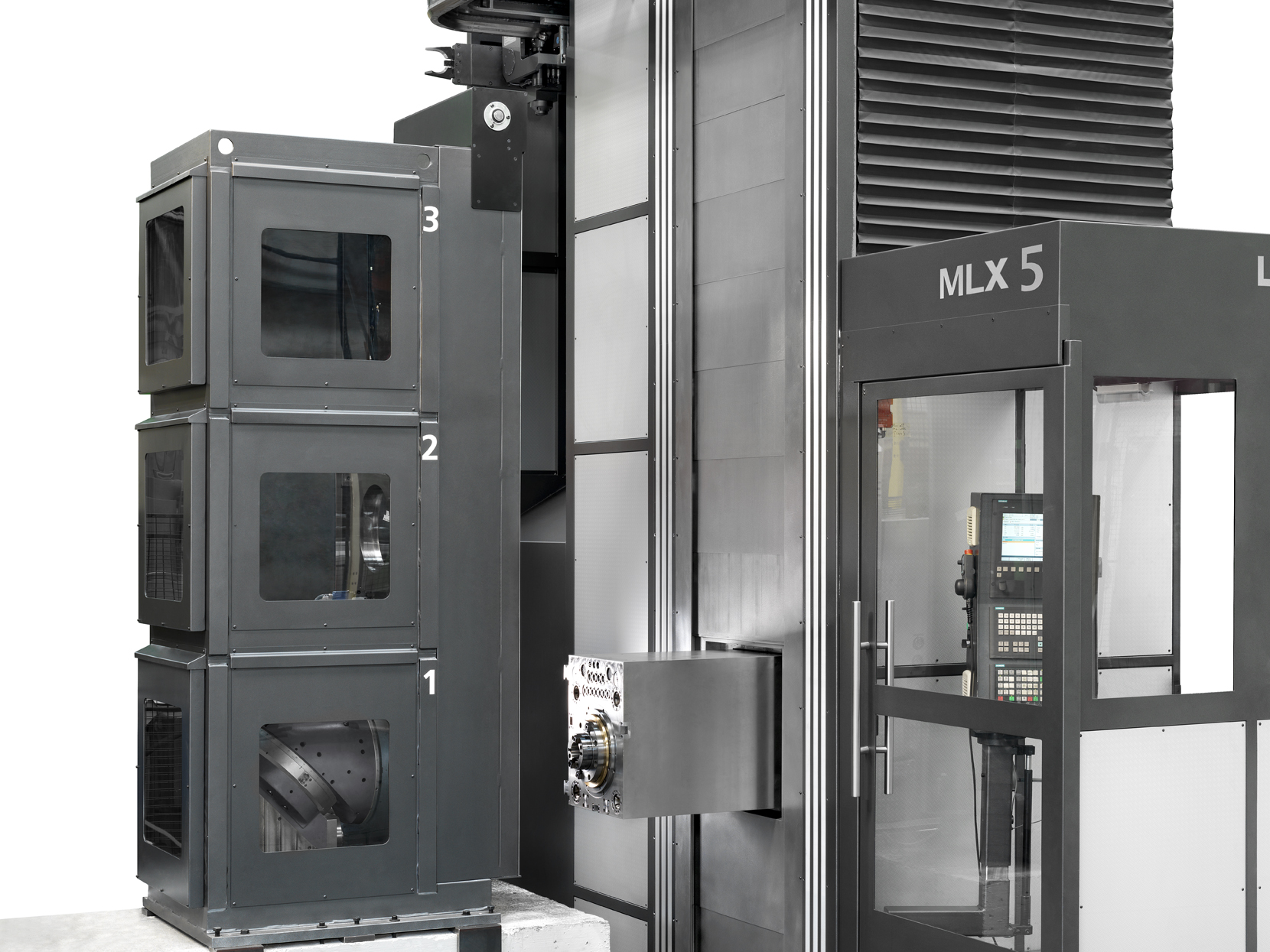

• ATC 2050



• ATC 6050



• OTOČNÉ STOLY



• UPÍNACÍ DESKY ML




• UPÍNACÍ ÚHELNÍKY




• FRÉZOVACÍ HLAVY



• VYVRTÁVACÍ VŘETENA




• DOPRAVNÍK TŘÍSEK




•  CHLAZENÍ NÁSTROJŮ




• KRYTOVÁNÍ



• MĚŘÍCÍ SONDY



Příklady použití

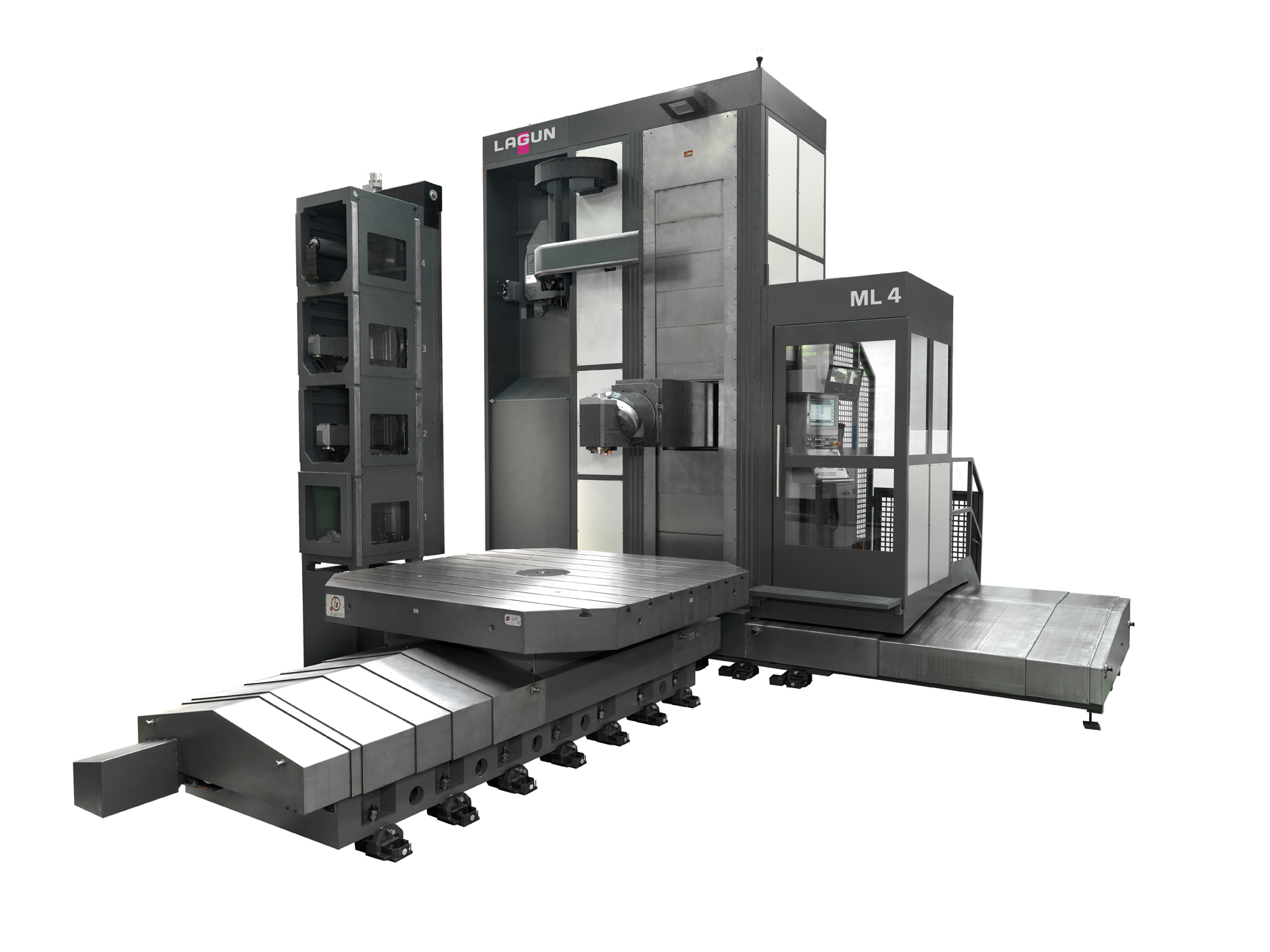

Dvoustojanové pracoviště ML	Pracoviště s otočným a pojezdným stolem ML
Pracoviště s deskovým polem ML	Pracoviště s otočným stolem
