MM 4-12

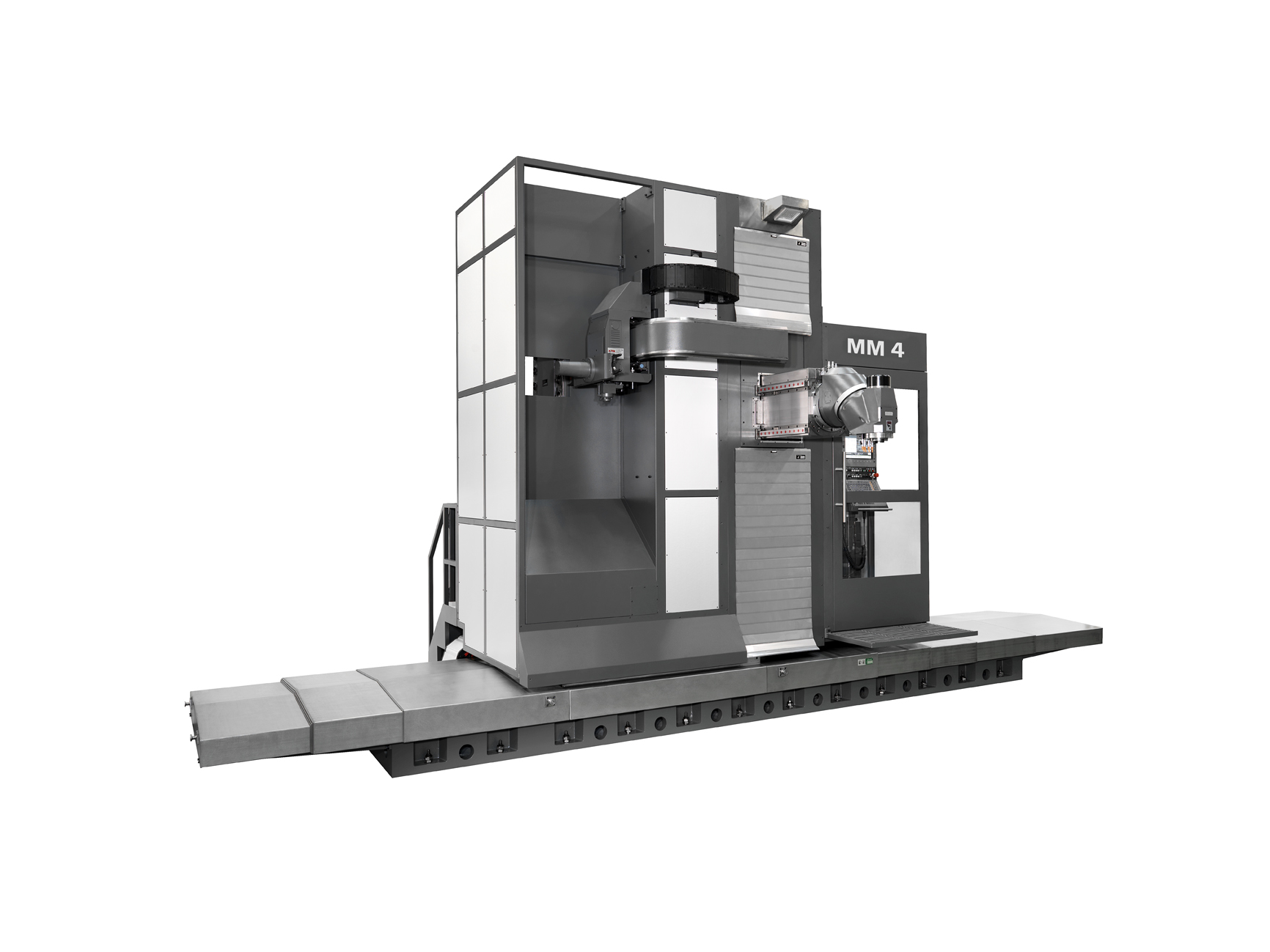

POPIS STROJE MM 4..12

Modelová řada frézek MM 4...12 patří do skupiny středně velkých CNC řízených frézovacích strojů s pojezdem stojanu a s upínací plochu tvořenou.deskovým polem nebo jeho kombinací s posuvným a otočným stolem. Otočný stůl může být instalován do pracovního prosturu stroje jako samostatný prvek nebo může být integrován do deskového pole a tvořit jednotnou upínací plochu obrobků.



Charakteristiky stroje MM 4...12

Vedení stojanu v podélné ose X je zajištěno lineárním vedením s prismatickými, kalenými lištami a šesti valivými jednmotkami RUE 55 a dvěmi jednotkami RUSV. Posuv stojanu v podélné ose zajišťuje tandémové spojení dvou servomotorů s předepnutými pastorky a ozubeným hřebenem. Suport vřeteníku ve svislé ose Z je rovněž umístěn na lineárním vedení s osmi valivými jednotkami RUE 45 a výsuv vřeteníku v ose Y je veden šesti valivými jednotkamiRUE 45. Standardní provedení řízení souřadnic jsou digitální servopohony SIEMENS. Řídící systém se ke stroji instaluje podle volby zákazníka. K dispozici jsou aplikace nejpoužívanějších CNC systémů v ČR, z aktuální nabídky firem Heidenhain, Siemens, Fanug.

Stroj MM 4...12 je vhodný pro opracování těžkých a rozměrných obrobků, zejména v oboru výroby forem a lisovacích nástrojů. Flexibilní rameno ovládacího panelu lze přesunout za zadní posuvné kryty, takže lze systém i stroj řídit ze zadního stanoviště obsluhy a využít tak možnosti výhodného způsobu opracování obrobku způsobem „na svislo“. Tento způsob práce nabízí velký pracovní prostor až 12 x 1,2 x 2m. Podle požadavku zákazníka může být stroj vybaven příslušenstvím ze široké nabíky, automatických frézovacích hlav, automatické výměny nástrojů,otočných stolů a dalším příslušenstvím.

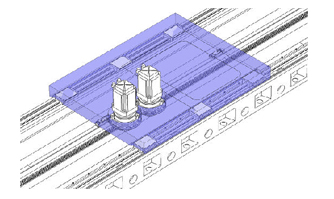

Vodící plochy osy „Y“ 6 x RUE 45	Vodící plochy osy „X“ 6 x RUE 55, 2 x RUSV	Vodící plochy osy „Z“ 8 RUE 45

Tabulka parametrů MM 4 -12

	Plocha stolu L x Š (mm)	Podle požadavku zákazníka
	OSY X, Y, Z, (mm)	X 4000 až 12000/ Y 1200 *1300 / Z 1500 *2000
	Otáčky vřetene (rpm)	3000 *4000 *5000 *6000
	Výkon hl.motoru (kW)	28 / 34 *37 - 46
	Posuvy (mm/min)	20000
	Opakovaná přesnost (mm)	0,008
	Kužel vřetene	ISO 50 DIN 69871/A
	Hmotnost obrobku (kg)	Podle typu upínací desky

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ MM

• ATC 2050



• ATC 6050



• OTOČNÉ STOLY



• UPÍNACÍ DESKY GMM




• UPÍNACÍ ÚHELNÍKY




• FRÉZOVACÍ HLAVY



• VYVRTÁVACÍ VŘETENA




• DOPRAVNÍK TŘÍSEK




• CHLAZENÍ NÁSTROJŮ




• KRYTOVÁNÍ



• MĚŘÍCÍ SONDY



Příklady použití

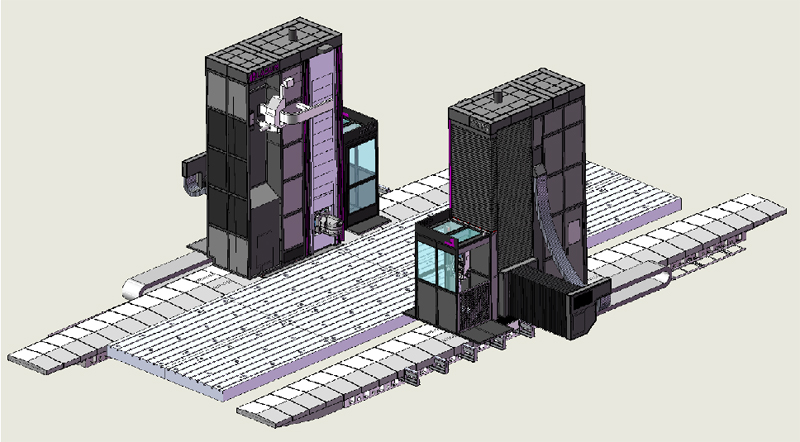

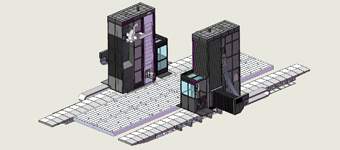

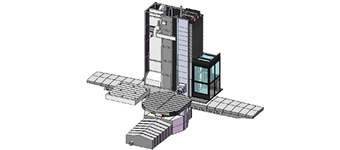

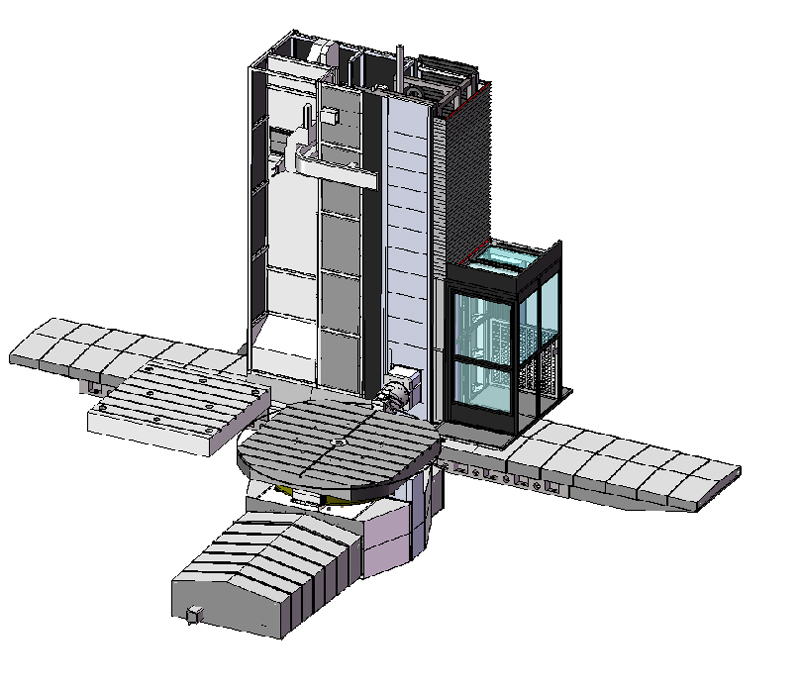

Dvoustojanové pracoviště MM	Pracoviště s otočným a pojezdným stolem MM

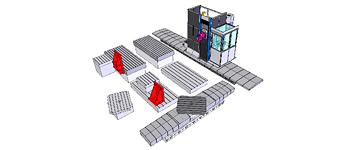

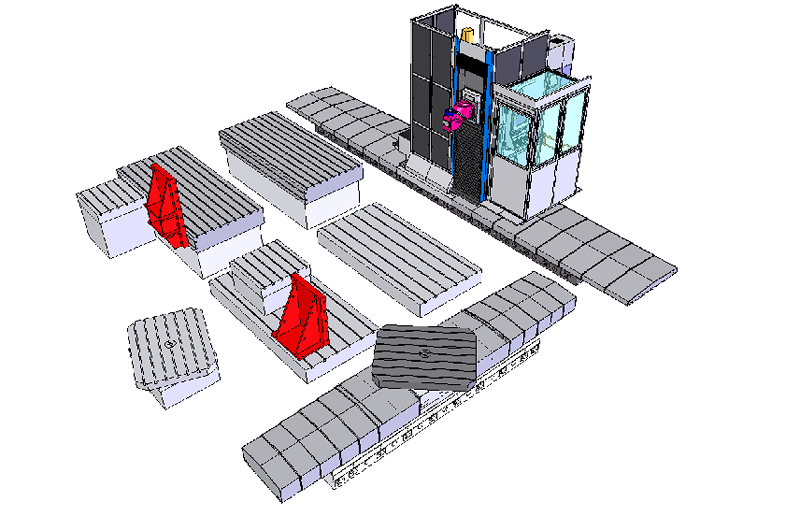

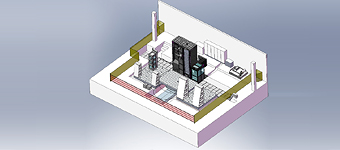

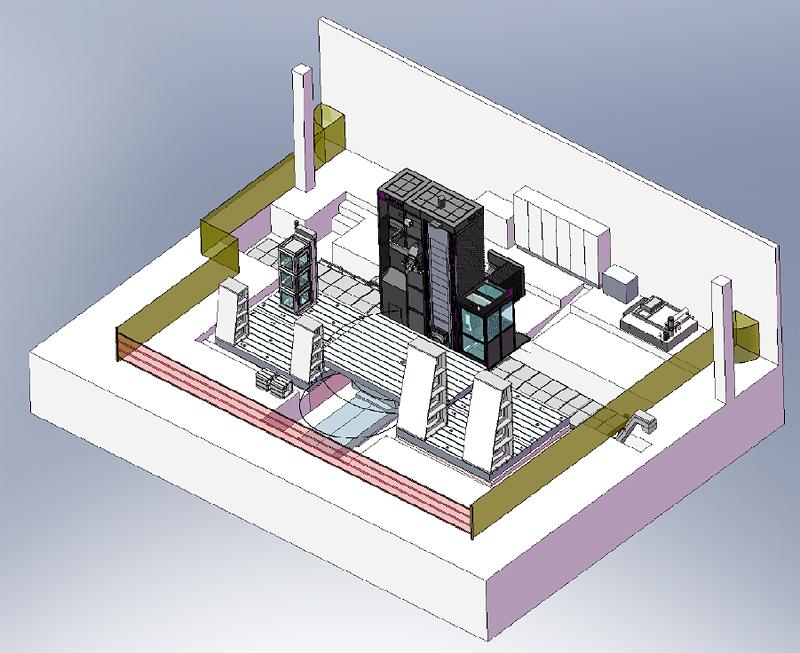

Pracoviště s deskovým polem MM	Pracoviště s otočným stolem
