Sloupové vrtačky IBARMIA - série A-B
Sloupové vrtečky IBARMIA serie A jsou vyráběny ve dvou varianách, A a B. Liší se podle způsobu ovládání posuvů. Model A má ovládání posuvů ruční pomocí pákového ovládače a mechanické spojky , model B má ovládání posuvů pomocí elektromagnetické spojky. Oba modely je možno vybavi variátorem s plynulou regulací otáček.
Základna stroje,pracovní stůl a vrtací vřeteník jsou zhotoveny z prvotřídní ocelolitiny.Vysokou kvalitu vrtacího vřetene a posuvového mechanismu zajišťuje dokonalé dílenské zpracování. Vlastní vrtací vřeteno je uloženo v kuličkových ložiskách se zvýšenou přesností. Převodové ústrojí vrtacího vřetene tvoří kalená, cementována a broušená ozubená kola, počítána na vysoké zatížení a dlouhou životnost, umožňující zařazení devíti převodových stupňů. Pracovní posuv vřetene je dvoustupňový.
Mazání převodů zajišťuje olejová náplň.
Tabulka parametrů série A-B
| CHARAKTERISTIKY |
A 35 |
A40 B 40 |
A 45 B 45 |
A 50 B 50 |
|---|---|---|---|---|
| Max.kapacita vrtání do oceli 50/60kg | 35 mm | 40 mm | 45 mm | 50 mm |
| Max.kapacita vrtání do litiny 200 Br | 45 mm | 50 mm | 55 mm | 60 mm |
| Max.kapacita závitování do oceli 50/60kg | 27 mm | 33 mm | 42 mm | |
| Rozsah otáček 9 st. / nebo variátor RPM | 81 - 1274 | 61 - 1169 | 54 - 1032 | |
| Posuvová řada, počet stupňů 2 mm/ot | 0,1 - 0,4 mm/ot | |||
| Výkon motoru kW | 3 | 4 | ||
FOTOGALERIE
-

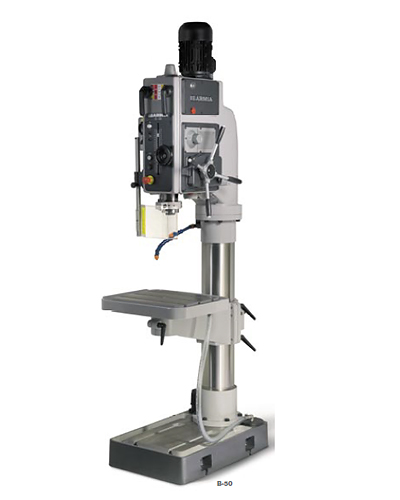

B 50
-

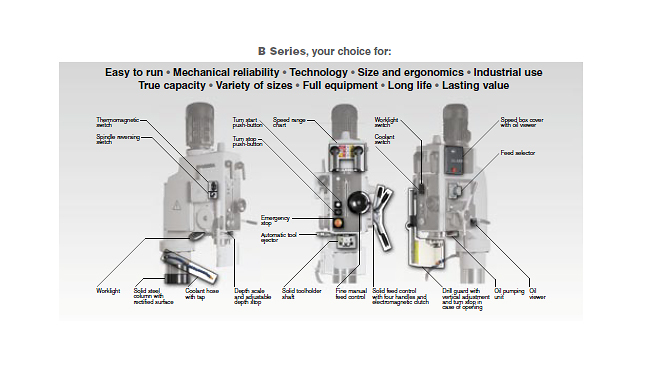

DETAIL A 50
