Sloupové vrtačky IBARMIA - Serie X
Sloupové vrtečky IBARMIA serie X jsou vyráběny ve třech varianách, SX, AX. BX.
Liší se podle způsobu ovládání posuvů. SX má ovládání posuvů ruční pomocí pákového ovládače, model AX má ovládání posuvů pomocí mechanické spojky a model BX má ovládání posuvů pomocí elektromagnetické spojky.
Základna stroje,pracovní stůl a vrtací vřeteník jsou zhotoveny z prvotřídní ocelolitiny.Vysokou kvalitu vrtacího vřetene a posuvového mechanismu zajišťuje dokonalé dílenské zpracování. Vlastní vrtací vřeteno je uloženo v kuličkových ložiskách se zvýšenou přesností. Převodové ústrojí vrtacího vřetene tvoří kalená, cementována a broušená ozubená kola, počítána na vysoké zatížení a dlouhou životnost, umožňující zařazení devíti převodových stupňů. Pracovní posuv vřetene je dvoustupňový.
Mazání převodů zajišťuje olejová náplň.
Tabulka parametrů série X
| CHARAKTERISTIKY | SX 32 AX 32 |
SX 34 AX 34 |
SX 40 BX 40 |
|---|---|---|---|
| Max.kapacita vrtání do oceli 50/60kg | 32 mm | 34 mm | 40 mm |
| Max.kapacita vrtání do litiny 200 Br | 35 mm | 40 mm | 45 mm |
| Max.kapacita závitování do oceli 50/60kg | 18 mm | 27 mm | 33 mm |
| Rozsah otáček 9 st. / nebo variátor RPM | 100 - 1450 | 132 - 1850 | 132 - 1850 |
| Posuvová řada, počet stupňů 2 mm/ot | 0,1 . 0,2 | 0,1 0,2 0,3 | 0,1 0,2 0,3 |
| Výkon motoru kW | 1,5 | 2,2 | 2,2 |
FOTOGALERIE
-

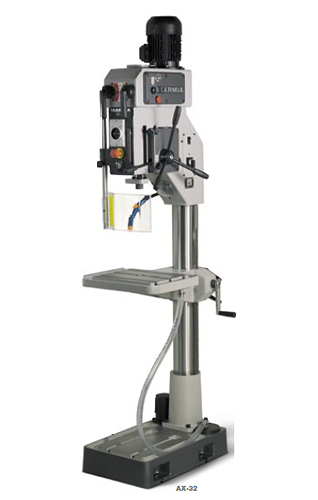

AX 32
-

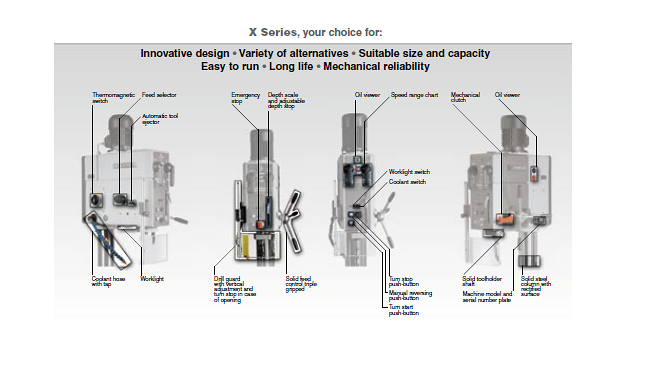

DETAIL AX 32
