ZV EXTREME

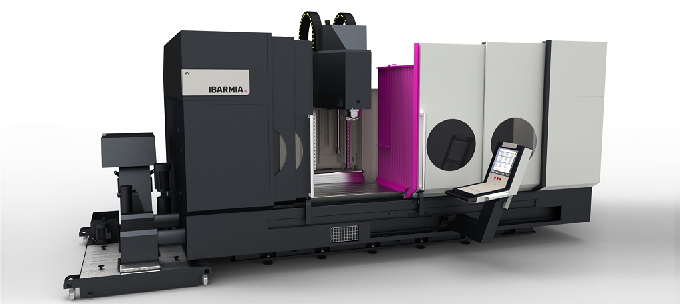

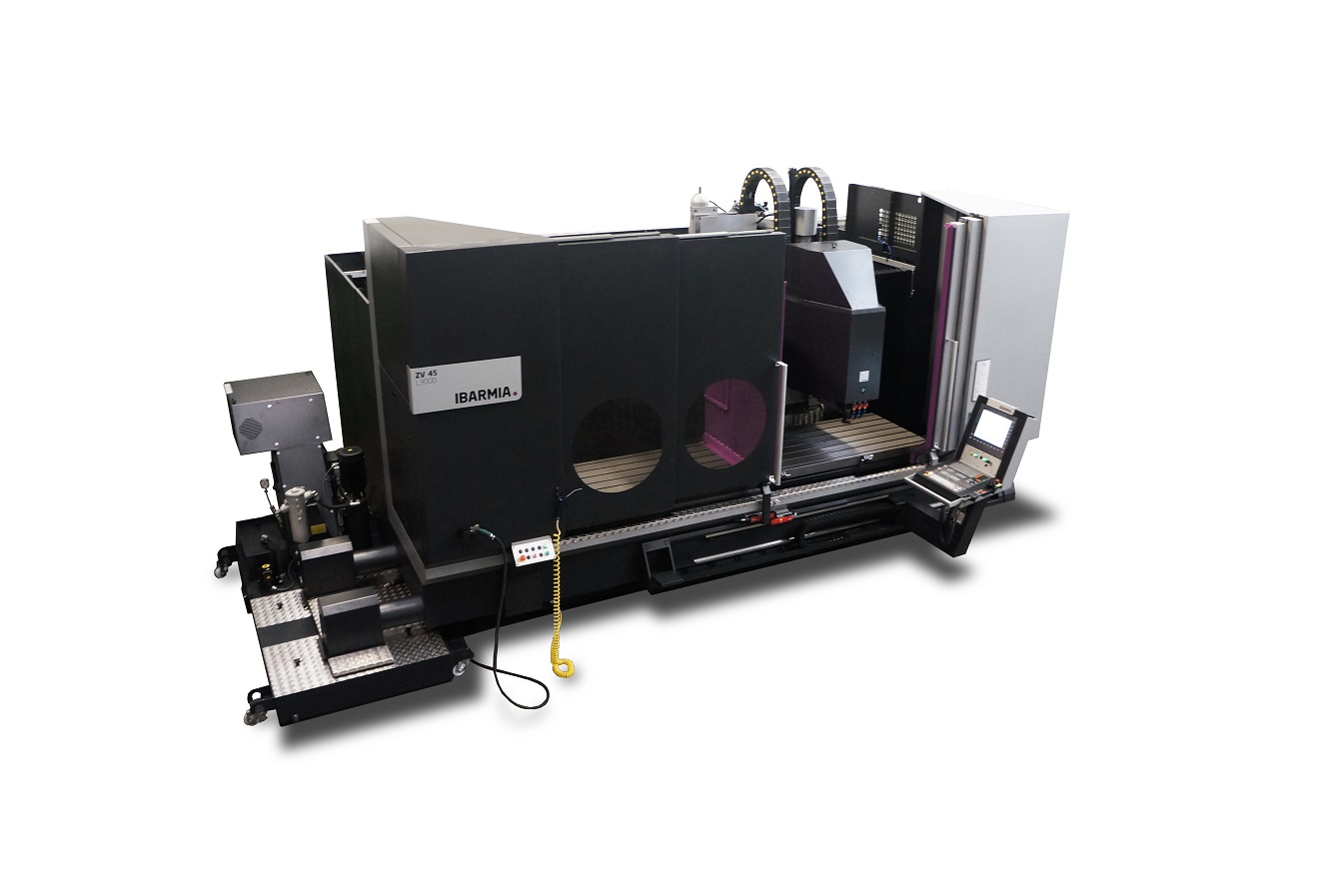

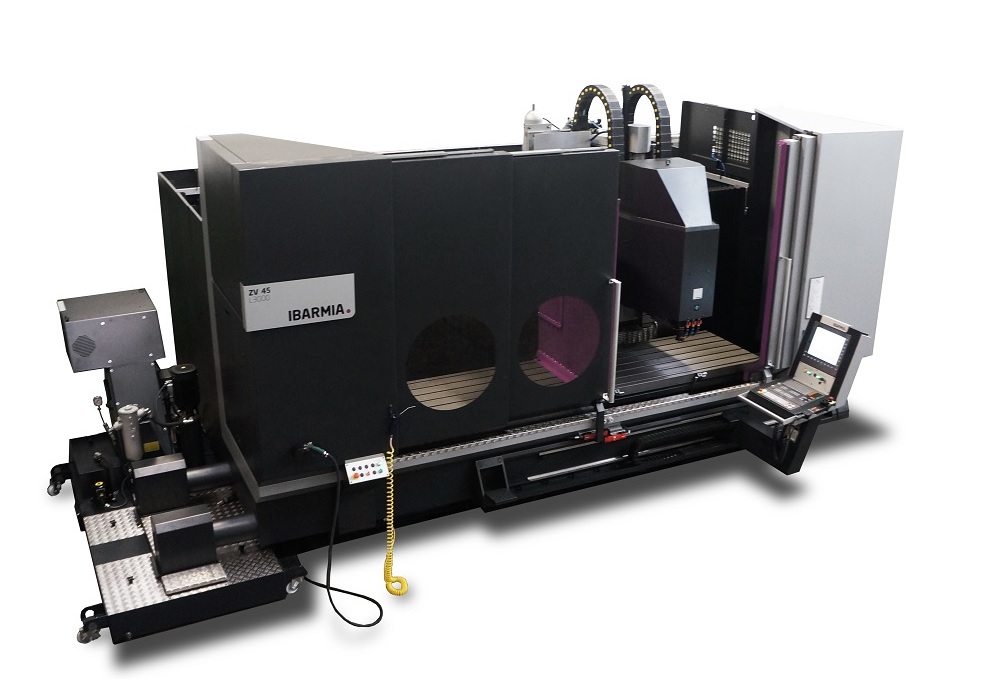

Konstrukce stroje ZV EXTRERME

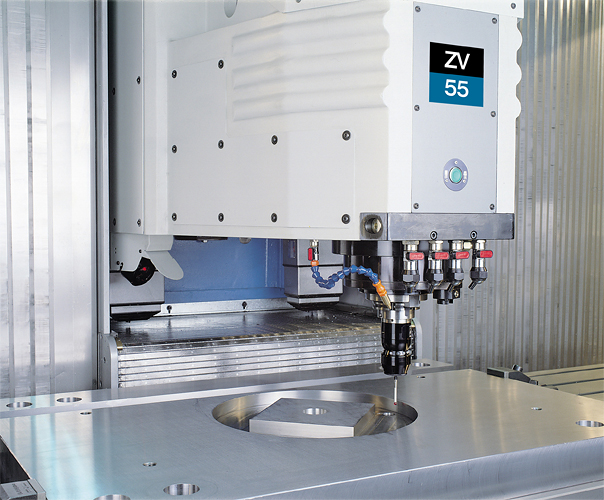

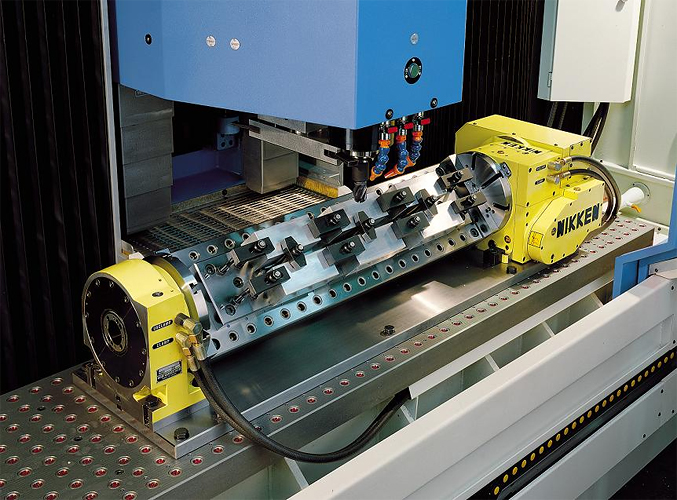

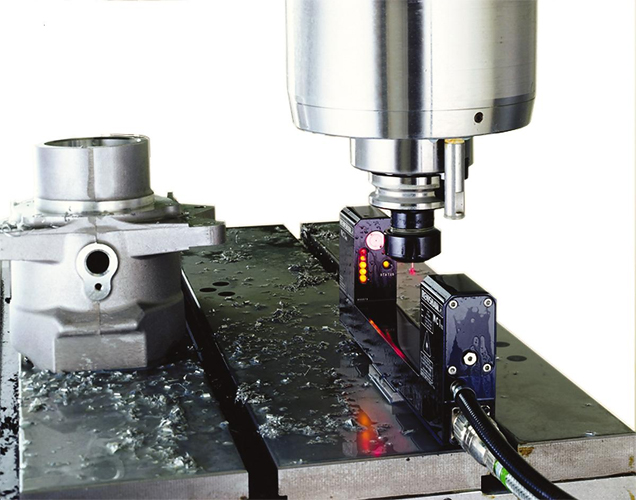

Obráběcí centra serie ZV Extreme vychází ze stejné konstrukce jako předchozí model ZV Classic, ale jsou dimensováná na vyšší dynamické zatížení a větší posuvové rychlosti. Klasické vertikální vřeteno je nahrazeno HSC elektrovřetenem s možností vniřního chlazení nástgrojů. Pevné lože svařovaného typu tvoří monoblok, bohatě žebrovaný, dimenzovaný na extremní zatížení a následně tepelně stabilizovaný. Části lože tvořícího prostor třískového hospodářství jsou spádovány tak, aby byl zajištěn optimální odvod třísek k dopravníku. Pohyblivé části - příčný suport, stojan a vřeteník jsou z perlitické litiny GG-20, rovněž tepelně stabilizovány. Proporce a tvarové řešení dílů je navrženo na vysoké dynamické zatížení a ověřeno počítačovou simulací. V zadní části lože za pracovním stolem jsou umístěny podélné vodící plochy osy X s lineárním, valivým uložením suportu stojanu. Na horní ploše suportu je příčné vedení stojanu osy Y, rovněž s lineárním valivým uložením. Svislé vedení vřeteníku osy Z zajišťuje rovněž lineární valivé uložením v celé délce jeho pojezdu. Upínací plochu obrobků tvoří litinová deska stolu s podélným drážkování.Mobilní přepážkou lze stroj přizpůsobit na duální provoz s vysokou produktivitou.
Modelová řada ZV EXTREME
CNC obráběcí centra IBARMIA jsou koncipována na vysokou produktivitu. Architektura stroje vychází z pevného stolu a pohyblivého stojanu. Toto řešení umožňuje využití stroje duálním způsobem:
1.Opracování dlouhých dílců s využitím celé délky stolu a pracovního prostoru.
2.Opracování dílců s “pendulárním cyklem”, kdy plocha pracovního stolu je rozdělena mobilní přepážkou na dvě samostatná pracoviště a pracovní cyklus probíhá v režimu NSM (Non Stop Machining).
Tabulka parametrů
ZV 40 | ZV 45 | ZV 48 | ZV 50 | ZV 55 | ZV 58 | |
---|---|---|---|---|---|---|
Stůl (m/mm) | 2-6,6 x 650 | 2-6,6 x 850 | 2-6,6 x 1050 | 2-6,6 x 650 | 2-6,6 x 850 | 2-6,6 x 1050 |
X (mm) | 1600 - 12000 | |||||
Y (mm) | 600 | 800 | 1000 | 600 | 800 | 1000 |
Z (mm) | 800 | 800 | 800 | 1000 | 1000 | 1000 |
Rpm min-1 | 12000 | 12000 | 12000 | 9000 | 9000 | 9000 |
kW | 28 | 28 | 28 | 35 | 35 | 35 |
mm/min | 30000 | 30000 | 30000 | 30000 | 30000 | 30000 |
SOUBORY KE STAŽENÍ - KATALOGY
Katalog můžete stáhnout ve formátu PDF:ZV EXTREME 40-45-48
Katalog můžete stáhnout ve formátu PDF:ZV EXTREME 50-55-58
