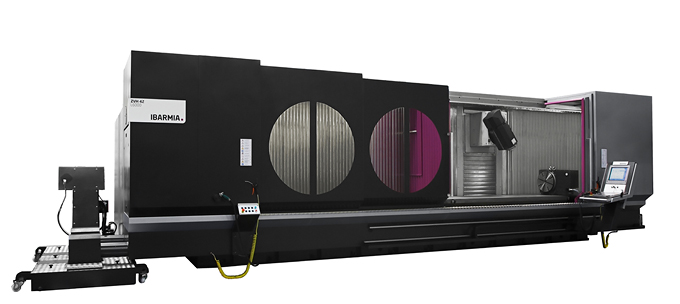

ZVH EXTREME

Konstrukce stroje ZHV EXTRERME

Díky hluboce prostudované architektuře obráběcích center s pohyblivým stojanem a pevným stolem, včetně variability konstrukčních modulů, nabízí firma IBARMIA obráběcí centra serie ZVH ve dvou základních typech. Modely ZVH EXTREME a ZVH MULTIPROCES.

Obráběcí centra serie ZVH Extreme vychází ze stejné konstrukce jako předchozí model ZVExtreme, dimensován na vyšší dynamické zatížení a větší posuvové rychlosti, ale vertikální HSC elektrovřeteno je zabudováno do otočného vřeteníku souvsle řízeného jako samostatná osa B.Součástí vybavenosti elektrovřetene je systém vnitřního chlazení nástgrojů. Pevné lože svařovaného typu tvoří monoblok, bohatě žebrovaný, dimenzovaný na extremní zatížení a následně tepelně stabilizovaný. Části lože tvořícího prostor třískového hospodářství jsou spádovány tak, aby byl zajištěn optimální odvod třísek a chladící kapaliny.Pohyblivé části - příčný suport, stojan a vřeteník jsou z perlitické litiny. Suporty všech souřadnic jsou zajištěny lineárním vedením s valivými, recirkulačními jednotkami. Upínací plochu obrobků tvoří litinová deska stolu s podélným drážkování a integrovaným otočným stolem.Mobilní přepážkou lze stroj přizpůsobit na duální provoz s vysokou produktivitou.

ZVh EXTREME - Konstrukce


Modelová řada ZVH EXTREME

CNC obráběcí centra IBARMIA jsou koncipována na vysokou produktivitu. Architektura stroje vychází z pevného stolu a pohyblivého stojanu. Toto řešení umožňuje využití stroje duálním způsobem:
1.Opracování dlouhých dílců s využitím celé délky stolu a pracovního prostoru.
2.Opracování dílců s “pendulárním cyklem”, kdy plocha pracovního stolu je rozdělena mobilní přepážkou na dvě samostatná pracoviště a pracovní cyklus probíhá v režimu NSM (Non Stop Machining).

ZVh EXTREME


Tabulka parametrů

  ZVH 45 ZVH 48 ZVH 55 ZVH 58
 Stůl (m/mm)  2-6,6 x 850  2-6,6 x 1050  2-6,6 x 850  2-6,6 x 1050
X (mm) 1600 - 6000
Y (mm)  800  1000  800  1000
Z (mm)  900  900  1100  1100
Rpm min-1  12000  12000  9000  9000
kW  28  28  35  35
mm/min  30000  30000  30000  30000



SOUBORY KE STAŽENÍ - KATALOGY

Katalog můžete stáhnout ve formátu PDF:ZVH EXTREME 45-48

Katalog můžete stáhnout ve formátu PDF:ZVH EXTREME 55-58



FOTOGALERIE

  • ZVH 42

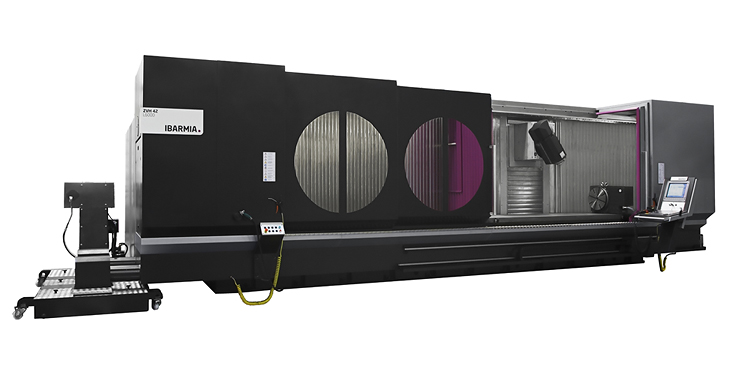

    ZVH 42
  • ZVH 45

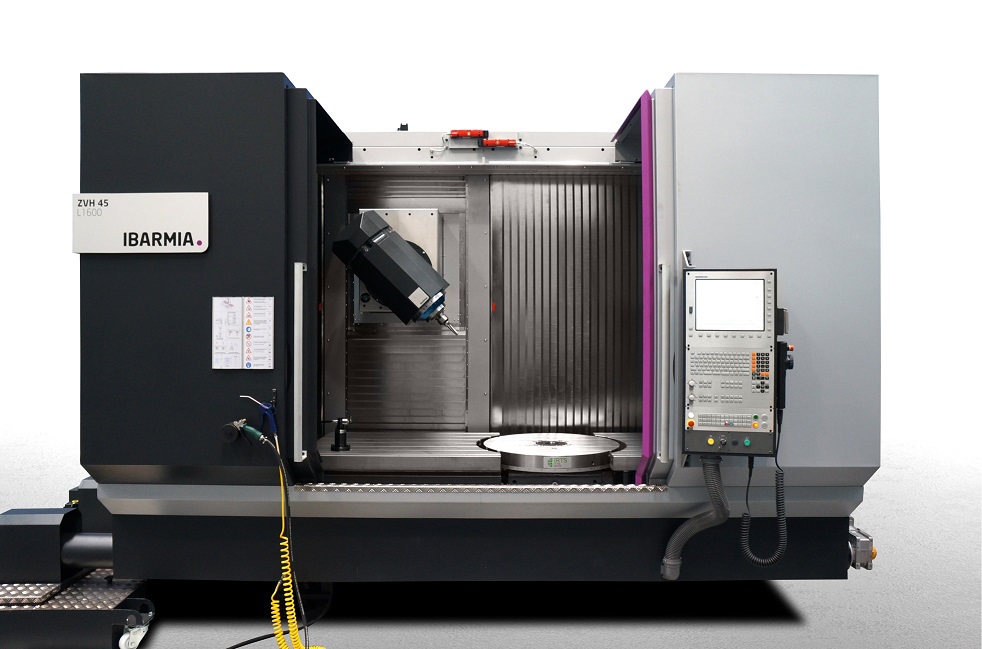

    ZVH 45
  • ZVH 58

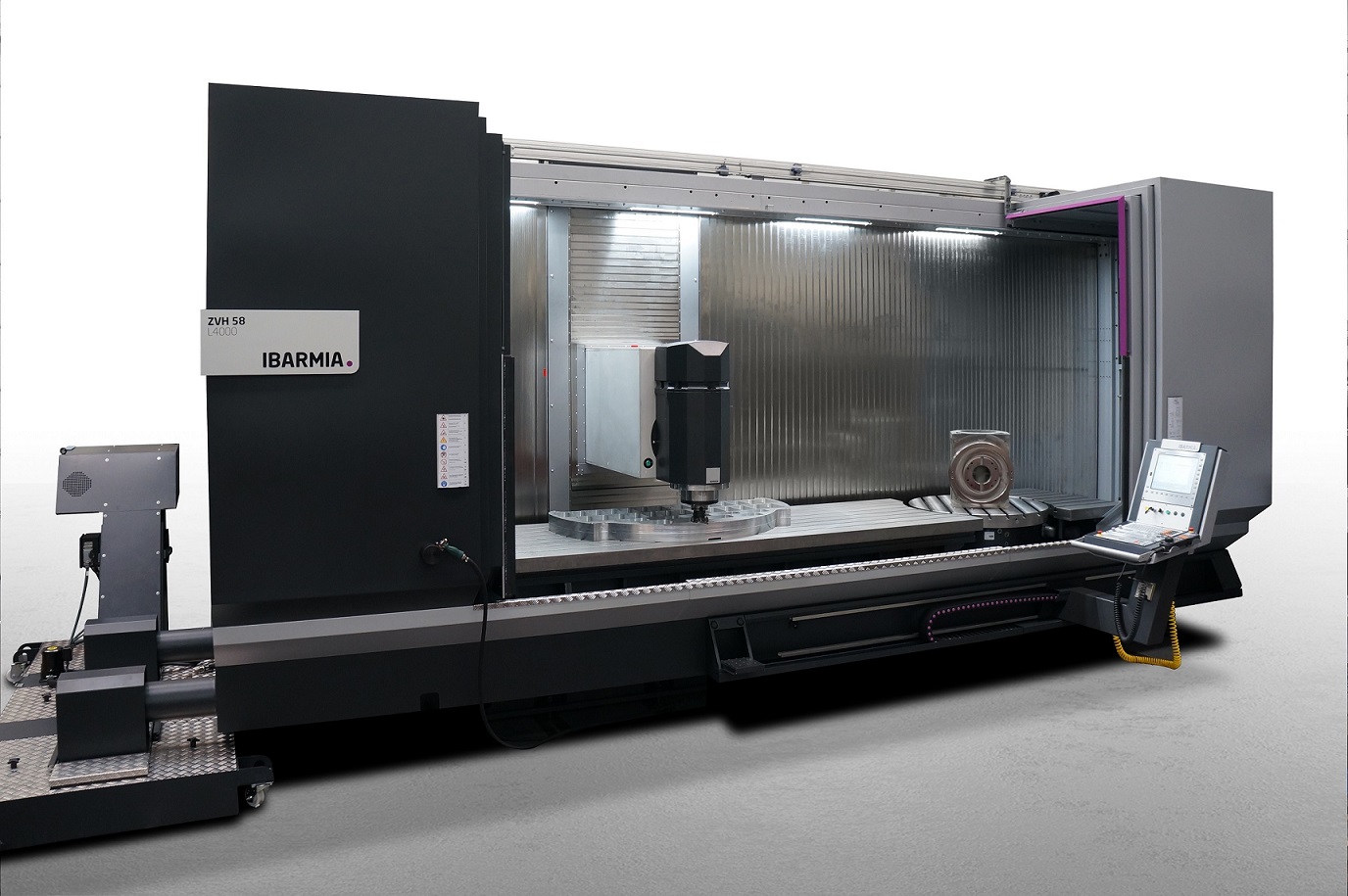

    ZVH 58
