ZV CLASSIC

Konstrukce stroje ZV CLASIC

Pevné lože svařovaného typu tvořící monoblok, bohatě žebrovaný,dimenzovaný na extremní zatížení a následně tepelně stabilizovaný v žíhací peci. Části lože tvořící prostor třískového hospodářství jsou spádovány tak, aby byl zajištěn optiomální odvod třísek k dopravníku.

Pohyblivé části - příčný suport, stojan a vřeteník jsou z perlitické litiny GG-20 rovněž tepelně stabilizovány. Proporce a tvarové řešení dílů je navrženo na vysoké dynamické zatížení a ověřeno počítačovou simulací.

V zadní části lože za pracovním stolem jsou umístěny podélné vodící plochy osy X s lineárním valivým uložením suportu stojanu. Na horní ploše suportu je příčné vedení stojanu osy Y, rovněž s lineárním valivým uložením. Přední strana stojanu tvoří lícovací rovinu pro montáž pevného vřeteníku s pracovním vřetenem.

Svislé vedení vřeteníku osy Z zajišťuje rovněž lineární valivé uložením v celé délce jeho pojezdu.

Upínací plochu obrobků tvoří litinová deska stolu s podélným drážkování.Pracovní vřeteno je uzpůsobeno pro využití systému vnitřního chlazení nástrojů s vysokou produktivitou. Mobilní přepážkou lze stroj přizpůsobit na duální provoz s vysokou produktivitou.

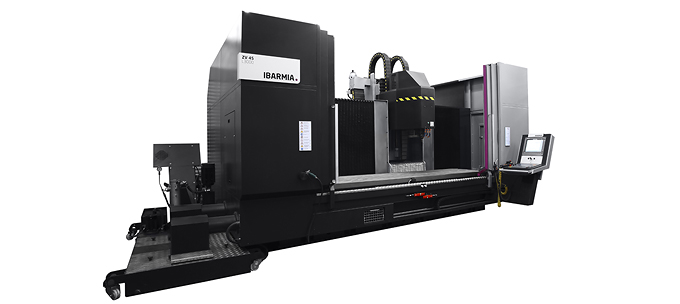

ZV CLASIC - konstrukce

Modelová řada ZV CLASSIC

CNC obráběcí centra IBARMIA jsou koncipována na vysokou produktivitu. Architektura stroje vychází z pevného stolu a pohyblivého stojanu. Toto řešení umožňuje využití stroje duálním způsobem:
1.Opracování dlouhých dílců s využitím celé délky stolu a pracovního prostoru.
2.Opracování dílců s “pendulárním cyklem”, kdy plocha pracovního stolu je rozdělena mobilní přepážkou na dvě samostatná pracoviště a pracovní cyklus probíhá v režimu NSM (Non Stop Machining).

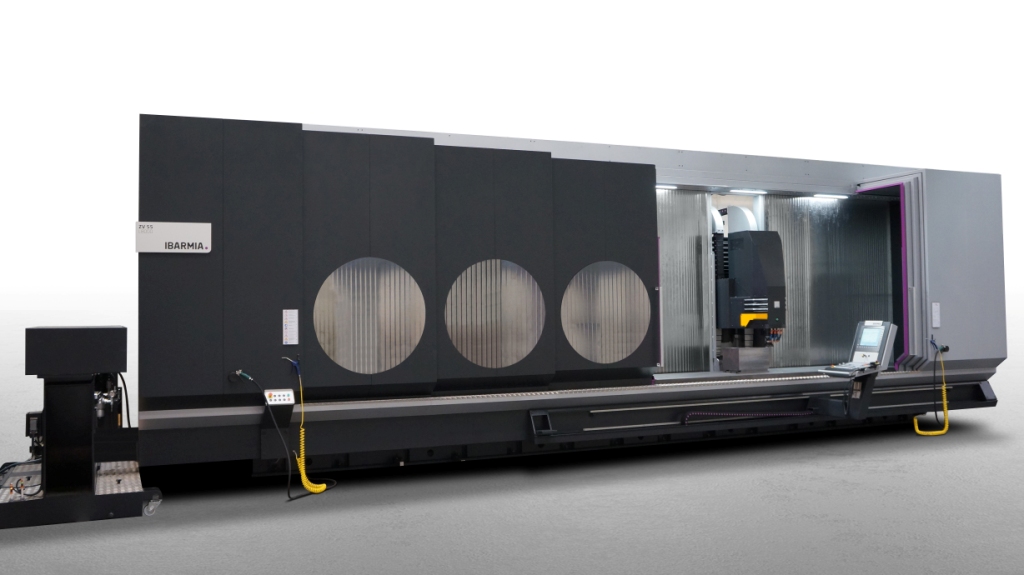

ZV CLASIC

Tabulka parametrů ZV CLASSIC

  ZV 40 ZV 45 ZV 48 ZV 50 ZV 55 ZV 58
 Stůl (m/mm)  2-6,5 x 650  2-6,6 x 850  2-6,6 x 1050  2-6,6 x 650  2-6,6 x 850  2-6,6 x 1050
X (mm) 1600 - 12000
Y (mm)  600  800  1000  600  800  1000
Z (mm)  600  800  800  800  800  800
Rpm min-1  8000  8000  8000  6000  6000  6000
kW  28  28  28  29,6  29,6  29,6
mm/min  30000  30000  30000  30000  30000  30000





SOUBORY KE STAŽENÍ - KATALOGY

Katalog můžete stáhnout ve formátu PDF:katalog IBARMIA 40-45-48

Katalog můžete stáhnout ve formátu PDF:katalog IBARMIA 50-55-58
