ZVH MULTIPROCESS
Koncepce stroje ZVH MULTIPROCESS
Architektura obráběcích center s multiprocesní technologií nabízí svým uživatelům významé výhody nejen při vlastím průběhu opracování obrobků, ale také v nárocích na vybavení pracovišť jednoúčelovými stroji a v nárocích na plochu výrobního prostoru. Efektivita strojů série ZVH Multiproces je proti klasickým strojům vyšší také proto, že snižuje počet nutných uputí dílců a vyloučením mezioperačních časů . Uplatnění technologie multiproces výrazně omezuje nároky na manipulaci s obrobky.
Obráběcí centra serie ZVH MULTIPROCESS vychází z osvědčené konstrukce pevného lože a pohyblivého stojanu v podélné a příčné ose. Pracovní vřeteník také využívá souvisle řízenou osu B a pohon vřeten zajišťuje vysoko výkonné elektrovřeteno. Upínací plocha obrobků může být zvolena jako konvenční provedení.To znamená rovinná plocha s podélnými „T“ drážkami v kombinaci s rotačním stolem, umožňujícím soustružnické operace. Na přání zákazníka je možno stroj upravit podle požadované technologie.
PŘEDNOSTI STROJE ZVH MULTIPROCESS
Opracování s využitím metody HSC
Realizace odlišných technologií na jedno upnutí obrobku
Vysoké posuvové rychlosti a akcelerace souřadnic
Vysoká rentabilita výrobního procesu
Velká tuhost a vysoká přesnost
Úspora investic při pořízení víceúčelového stroje
Digitální řídící systém a servopohony
Provedení stroje s pohyblivým stojanem
Automatické výměny nástrojů mimo pracovní prostor
Kompaktní provedení, malý obestavěný prostor
Moderní desing výjimečné zpracování
Ergonomické zpracování,vynikající přístup do pracovního prostoru
Optimální řešení třískového hospodářství
Použité komponenty vysoké kvality
Nadstandardní vybavení stroje příslušenstvím, ve své kategorii.
MODELOVÁ ŘADA
CNC obráběcí centra IBARMIA jsou koncipována na vysokou produktivitu. Architektura stroje vychází z pevného stolu a pohyblivého stojanu. Toto řešení umožňuje využití stroje duálním způsobem:
- Opracování dlouhých dílců s využitím celé délky stolu a pracovního prostoru.

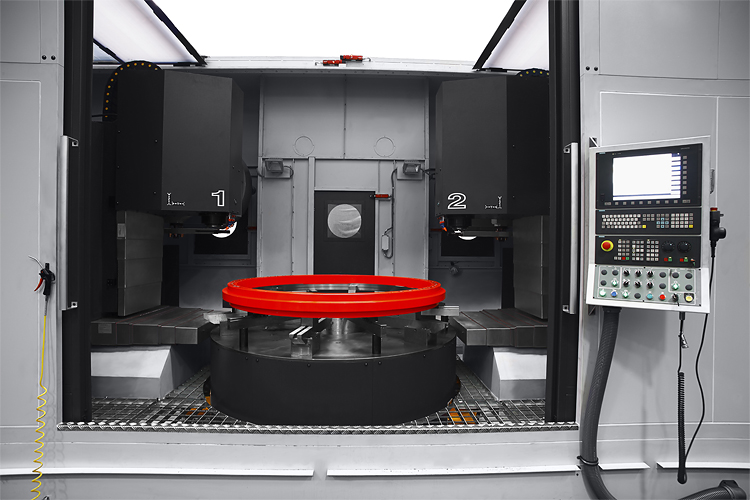

- Opracování dílců s “pendulárním cyklem”, kdy plocha pracovního stolu je rozdělena mobilní přepážkou na dvě samostatná pracoviště a pracovní cyklus probíhá v režimu NSM (Non Stop Machining).
Tabulka parametrů
ZVH 45 | ZVH 48 | ZVH 55 | ZVH 58 | |
---|---|---|---|---|
Stůl (m/mm) | 2-6,6 x 850 | 2-6,6 x 1050 | 2-6,6 x 850 | 2-6,6 x 1050 |
X (mm) | 1600 - 12000 | |||
Y (mm) | 800 | 1000 | 800 | 1000 |
Z (mm) | 900 | 900 | 1100 | 1100 |
Rpm min-1 | 12000 | 12000 | 10000 | 10000 |
kW | 26 | 26 | 32 | 32 |
mm/min | 30000 | 30000 | 30000 | 30000 |
SOUBORY KE STAŽENÍ - KATALOGY
Katalog můžete stáhnout ve formátu PDF:ZVH MULTIPROCESS 45-48
Katalog můžete stáhnout ve formátu PDF:ZVH MULTIPROCESS 55-58
